Subracks porta moduli realizzati seguendo i requisiti delle normative DIN 41494 ed IEC 60297-3 per subunit o schede elettriche in formato eurocard (europa) o superiore con connettori ad inserzione diretta o su backplane.

Sono adatti per il montaggio di backplane (Mother board) con l'applicazione di connettori di vario tipo oppure per l'utilizzo di connettori ad inserzione diretta di tipo MIL - C - 21097.

Questi subracks sono realizzati con pareti laterali piane in alluminio più flangia per l’installazione in strutture rack 19”, i profili anteriori, posteriori e mediani (dove presenti) sono a singolo foro di fissaggio filettato M5.

La combinazione parete laterale piana + flangia consente una infinita possibilità di personalizzazione delle dimensioni dei subrack.

Le pareti laterali ed i profili di sostegno sono trattati superficialmente di serie in cepidine 1000 (trattamento superficiale conduttivo ed EMC che migliora la resistenza alla corrosione dell’alluminio senza modificarne le caratteristiche elettriche).

Il trattamento di anodizzazione naturale o colorato, o altri trattamenti dell’alluminio, sono realizzabili su richiesta.

La composizione di fornitura base, parti e quantità, è riportata in tabella ed include un numero minimo di guide scheda di lunghezza appropriata.

Il materiale è fornito in kit di montaggio.

Materiale: alluminio spessore 2 mm

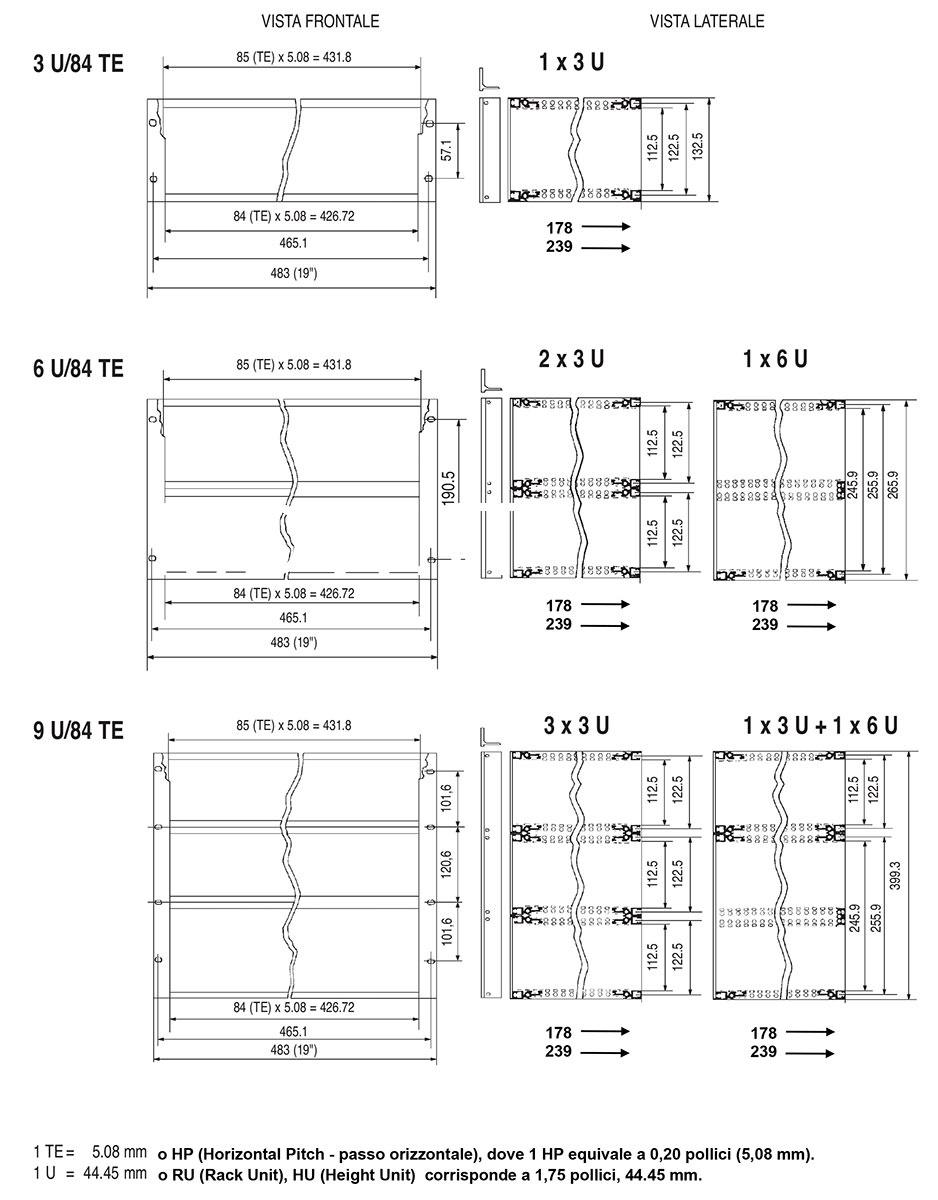

Tabella sinottica della famiglia di subracks




Subracks per backplane

con profili a singolo foro M5

composizione di fornitura e quantità singole parti

clicca in tabella per aprire le schede tecniche

Numero di unità

Profondità

Codice

L

FA

PA

PP

PM

B

LI

LF

GS

1 x 3U

170

230

290

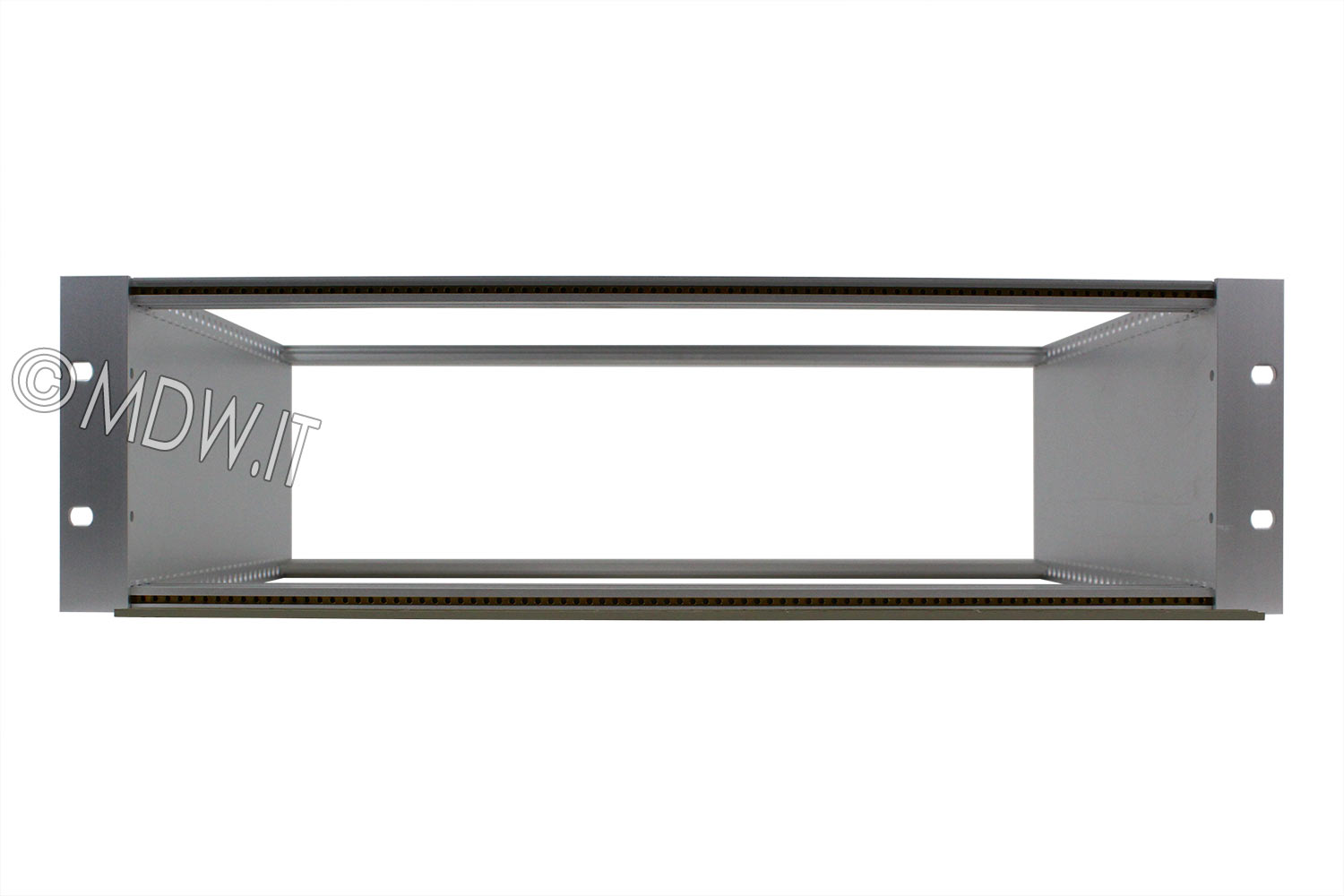

S13161111

S13261111

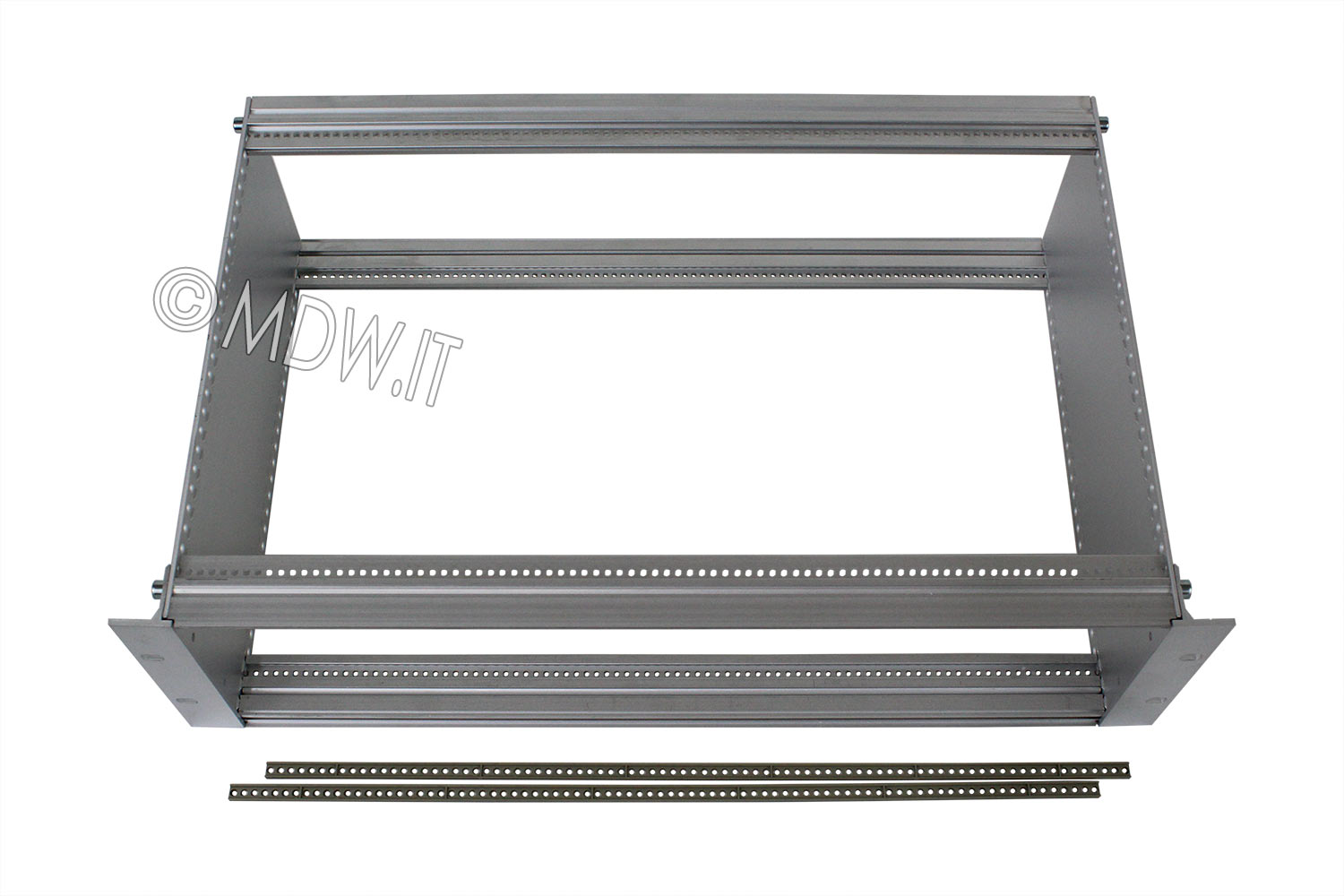

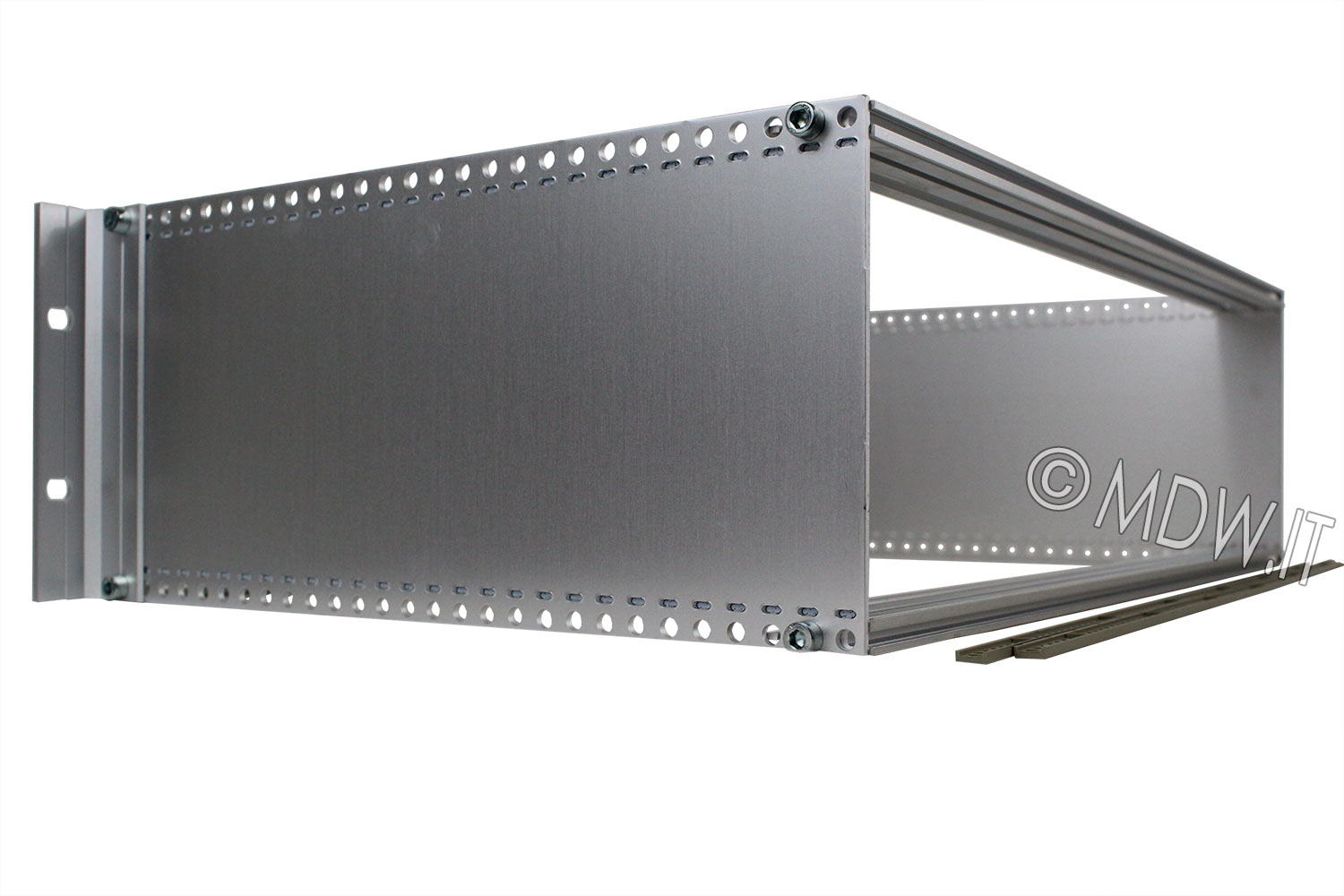

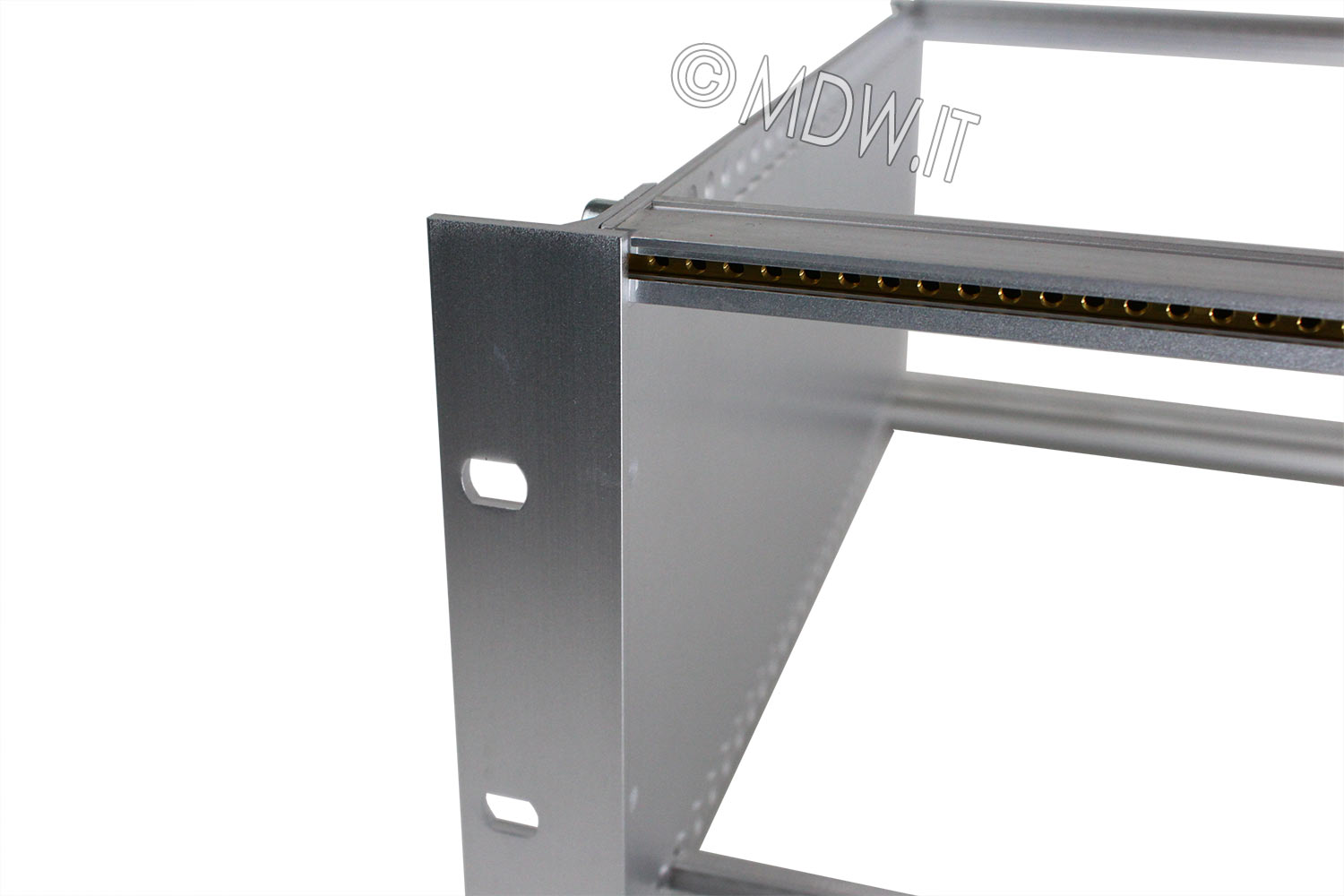

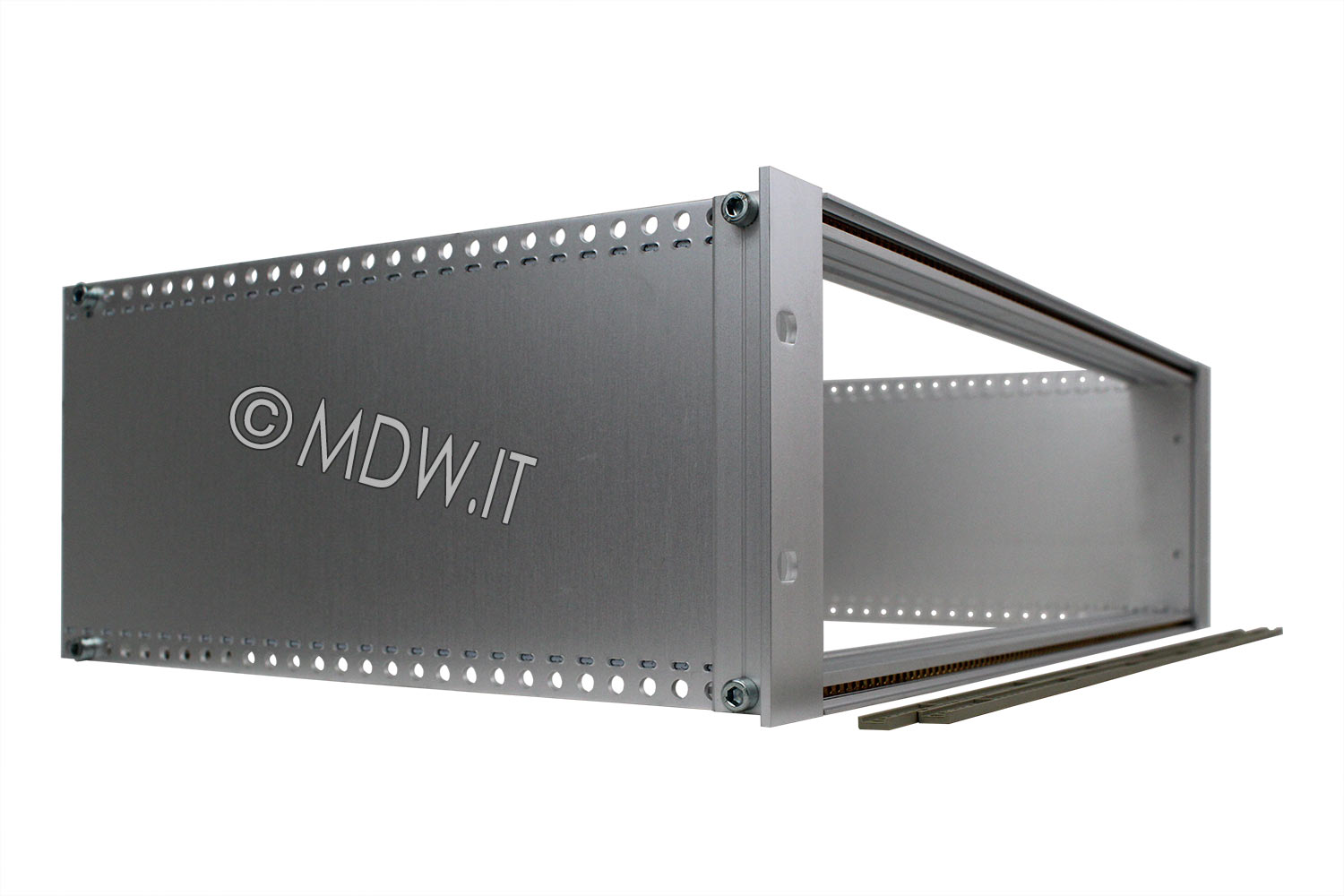

S13461111

2

2

2

2

2

2

2

2

2

2

2

2



8

8

8

2

2

2

2

2

2

10

10





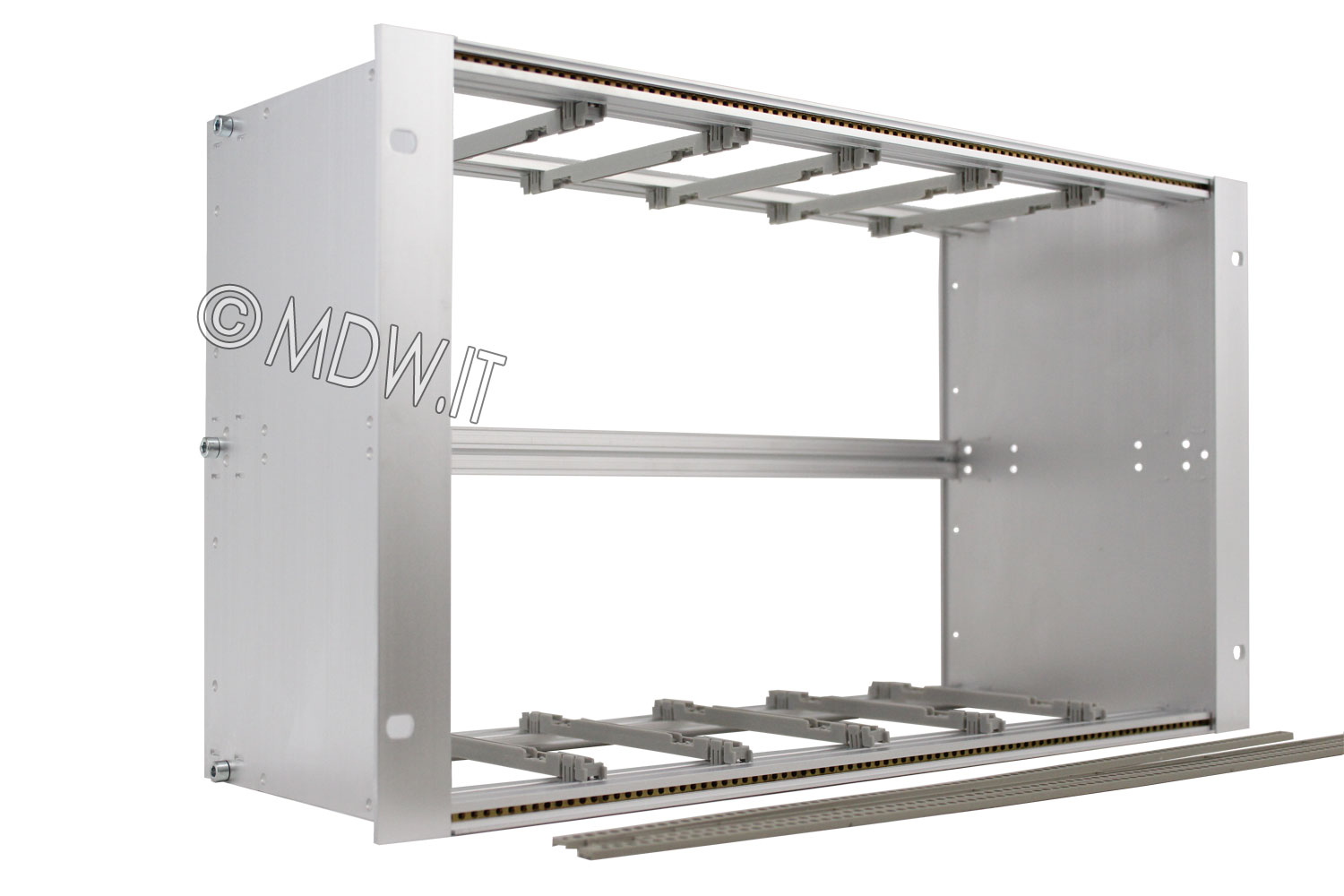

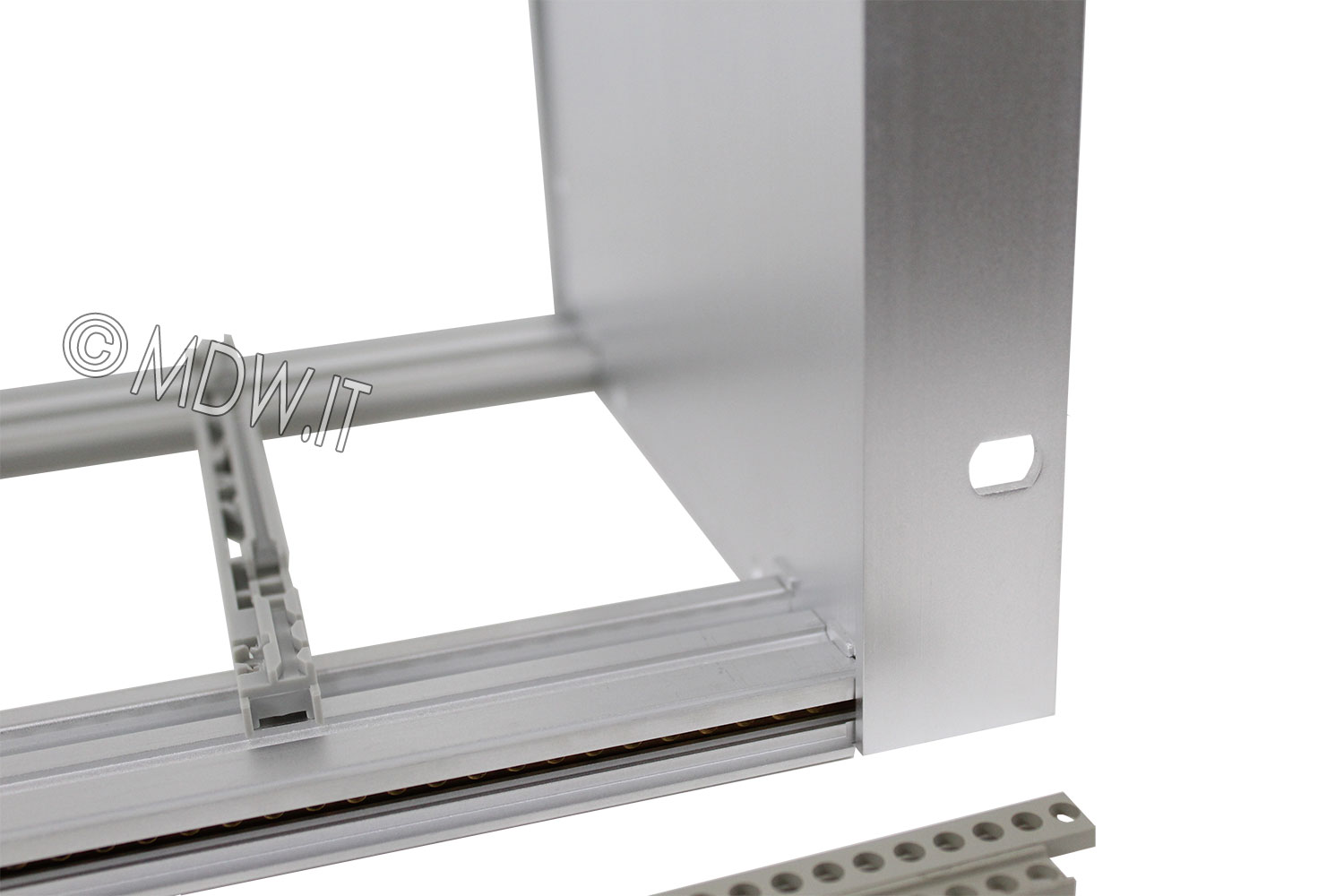

1 x 6U

170

230

290

460

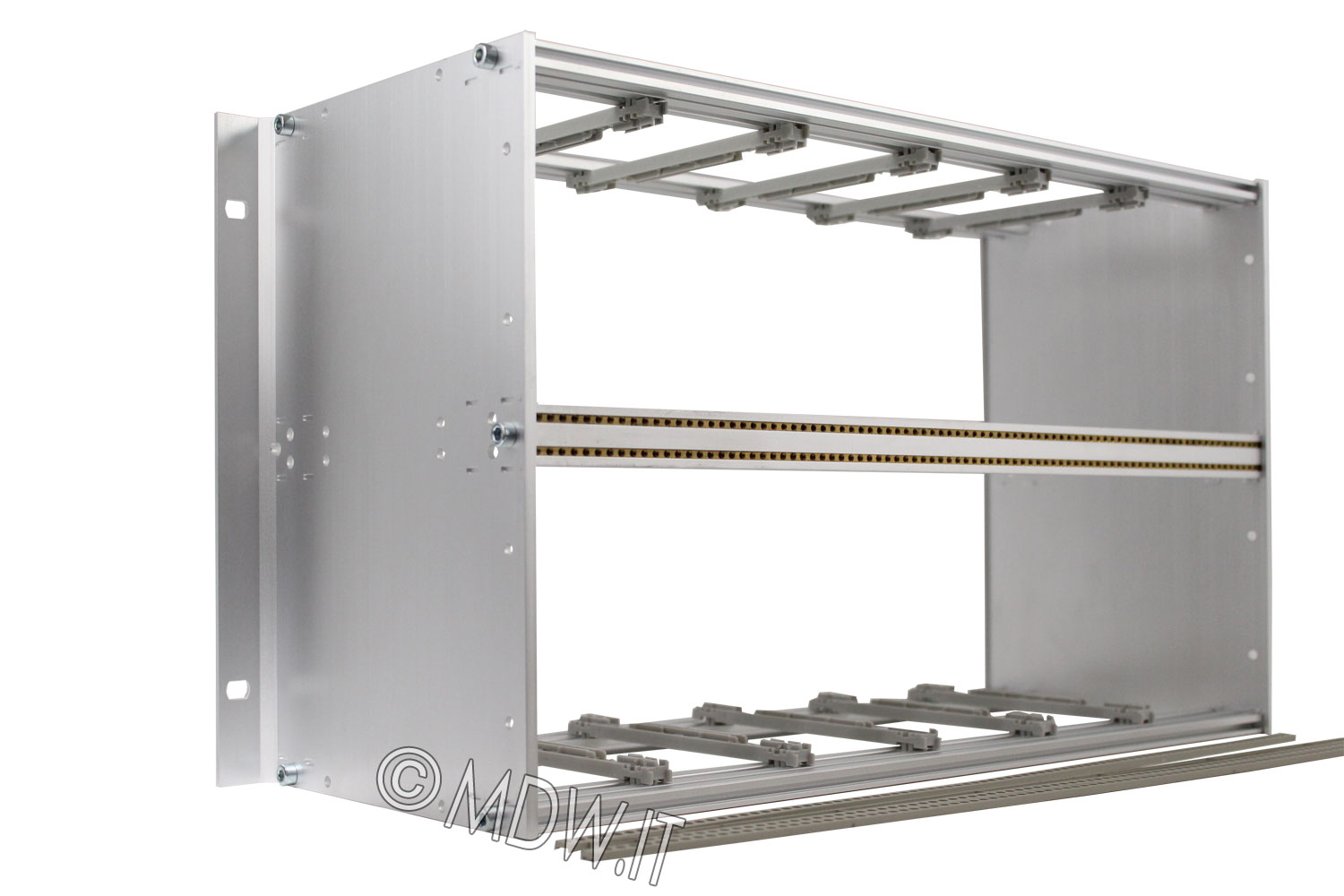

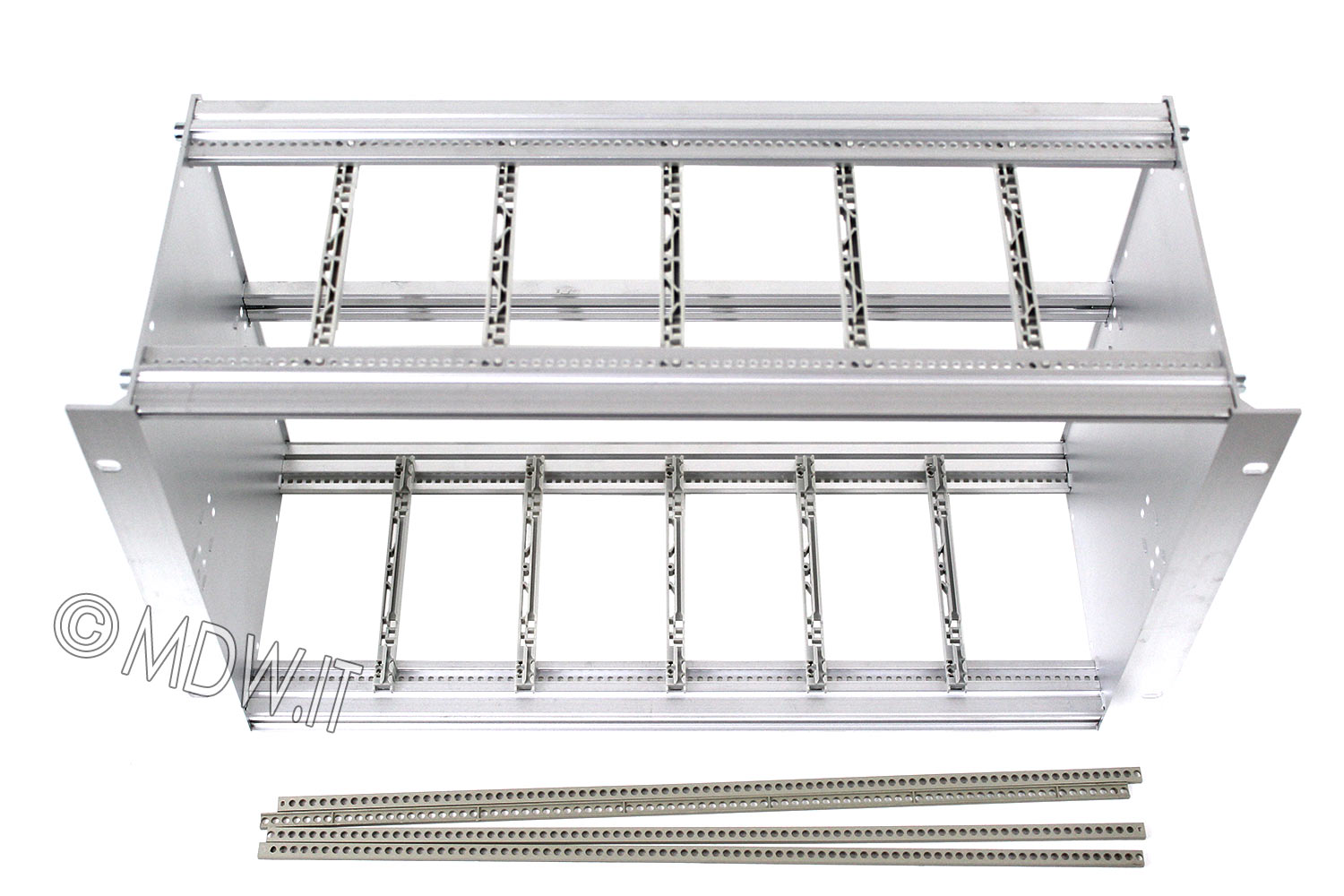

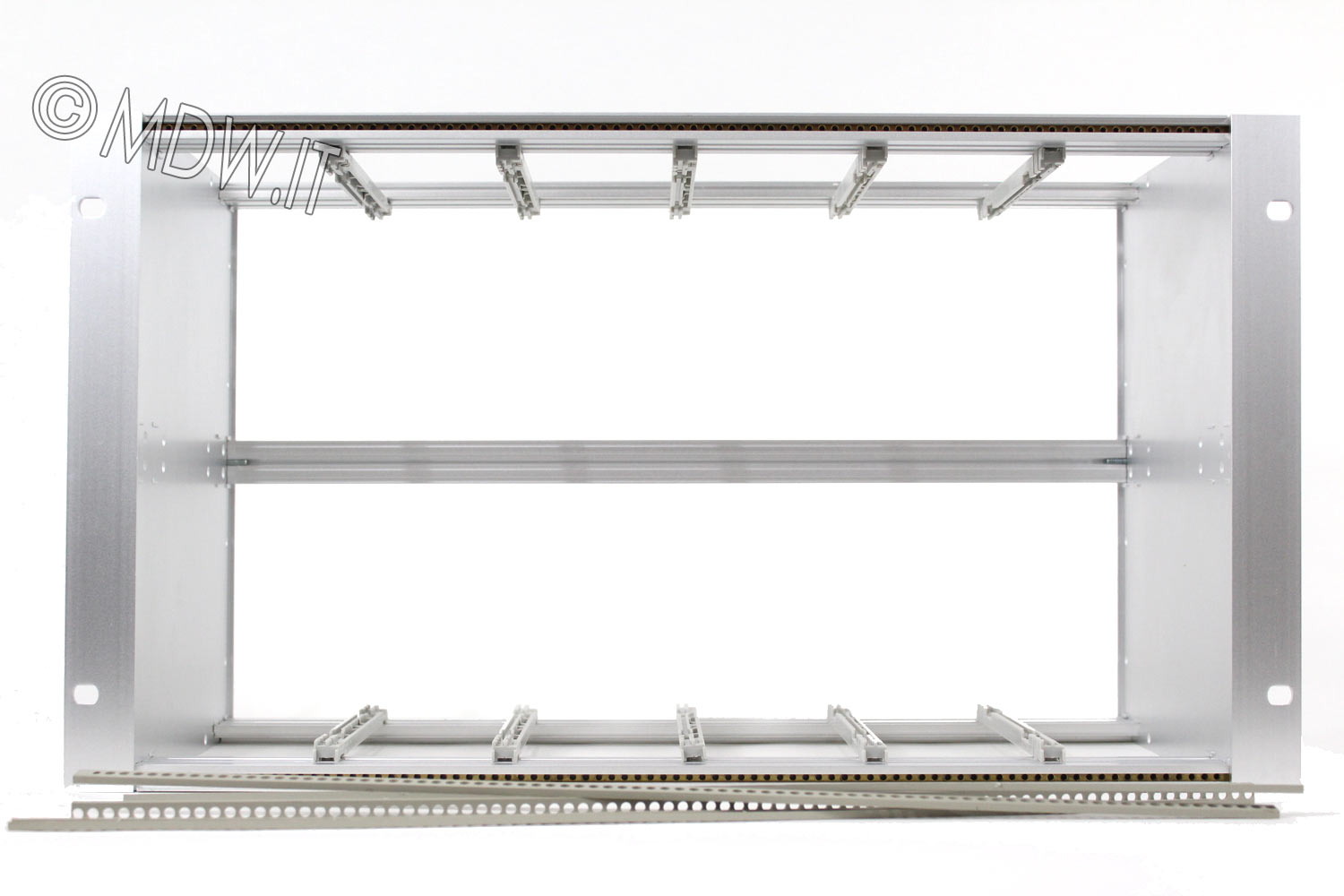

S46161111

S46261111

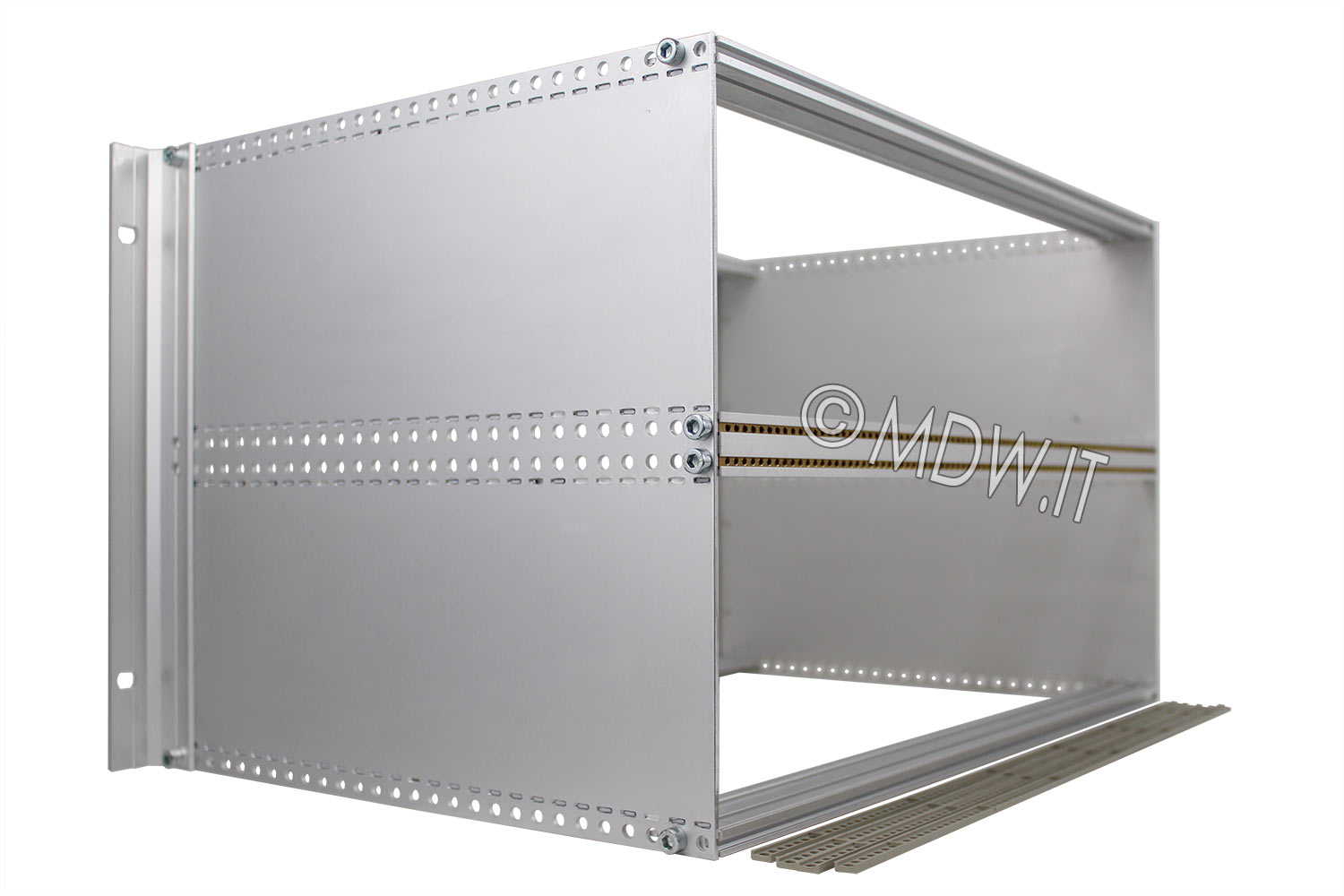

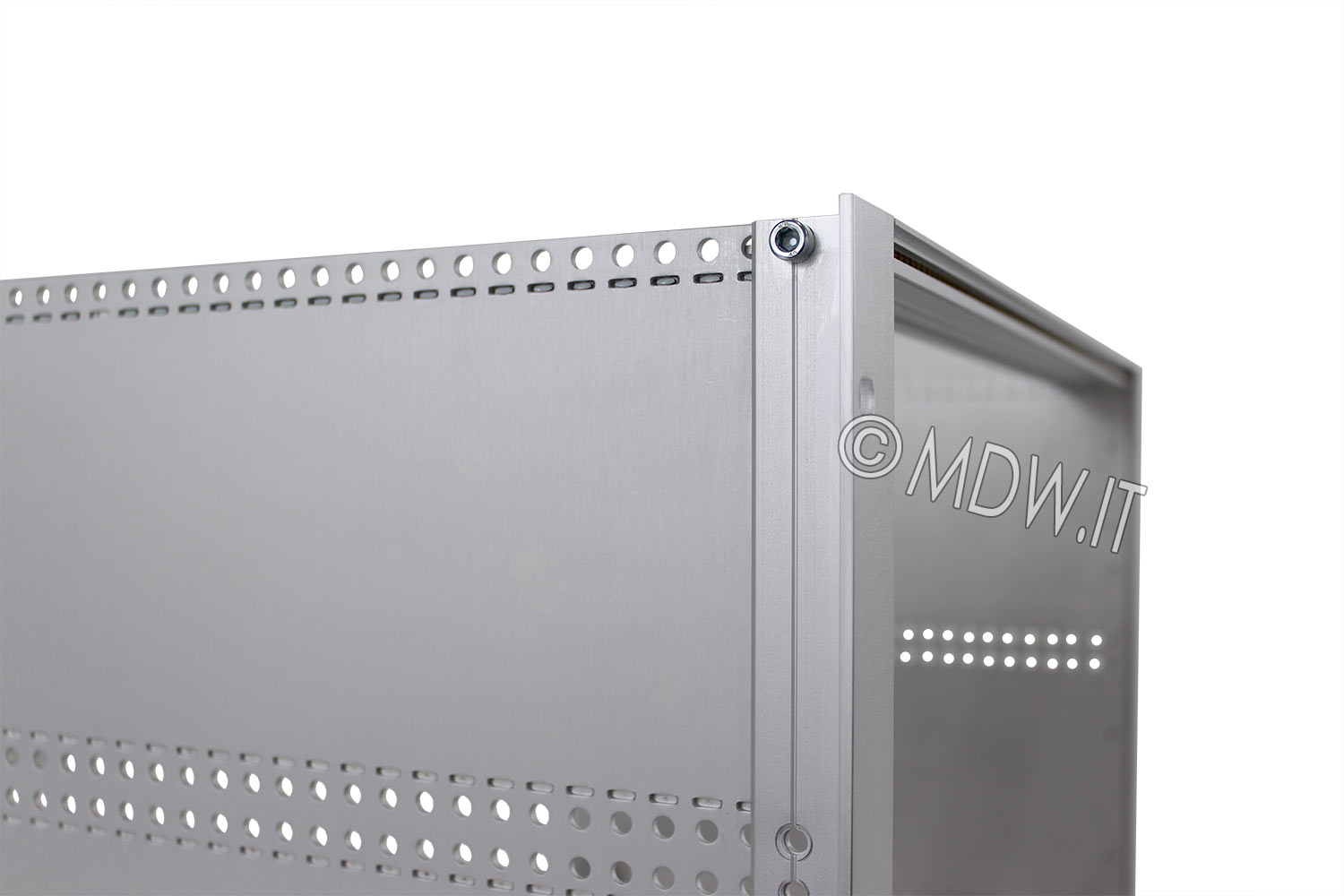

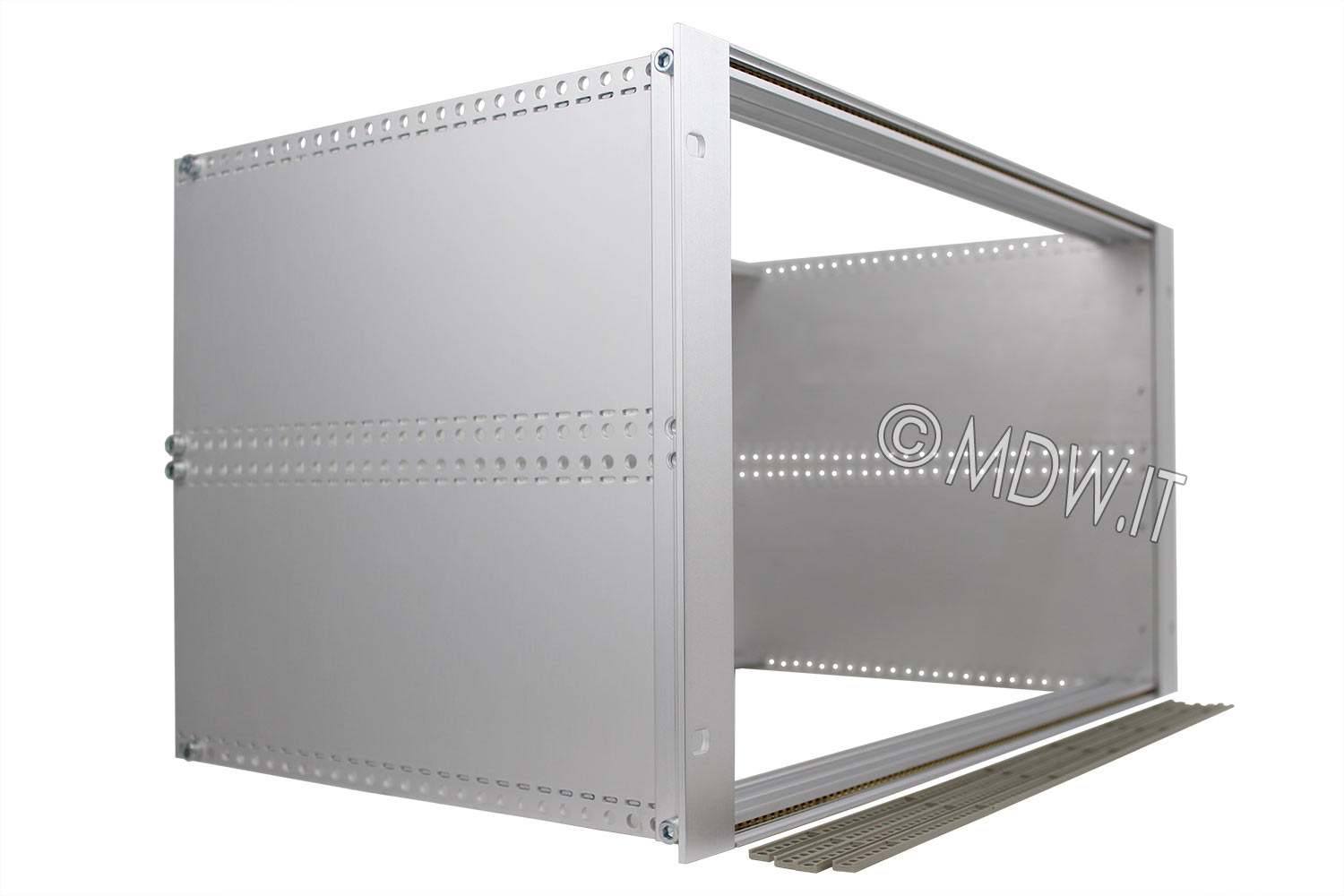

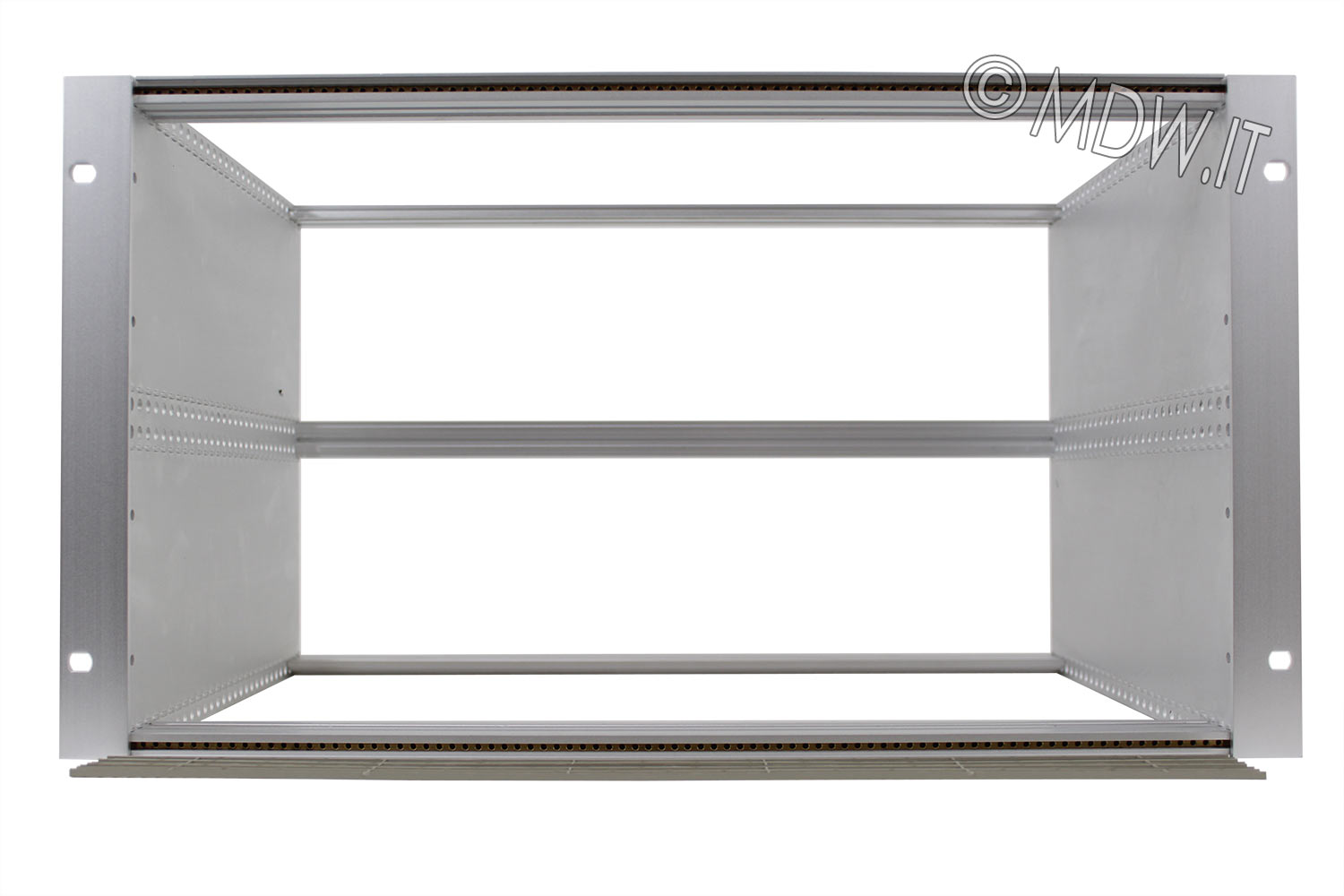

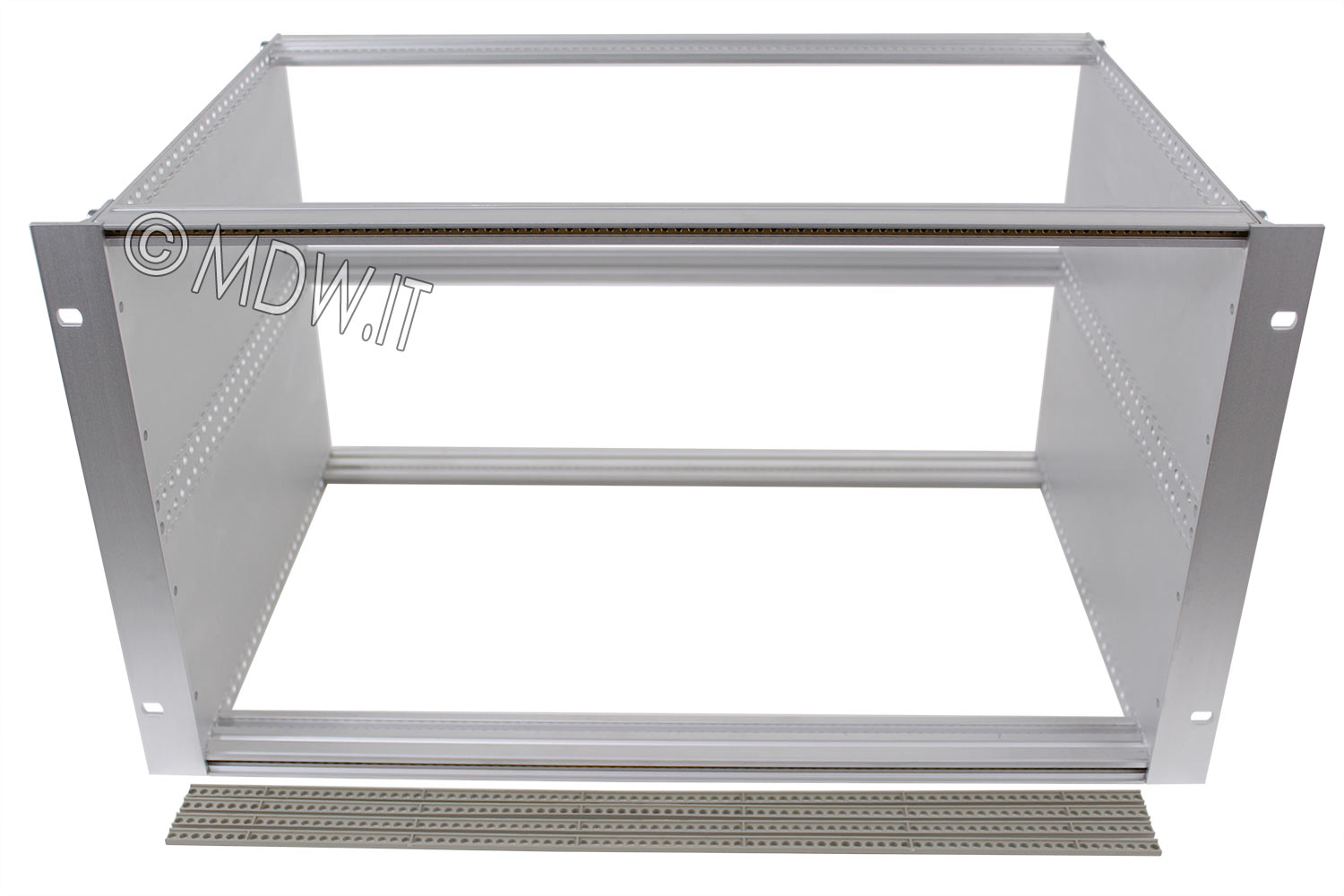

S46461111

S46661111

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

1

1

1

1

10

10

10

10

4

4

4

4

4

4

4

4

10

10



2 x 3U

170

230

290

S26161111

S26261111

S26461111

2

2

2

2

2

2

4

4

4

4

4

4



16

16

16

4

4

4

4

4

4

20

20



1 x 9U

170

230

290

S09261111

S09361111

S09561111

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

12

12

12

6

6

6

2

2

2

10

10



1 x 3U + 1 x 6U

170

230

290

S69161111

S69261111

S69461111

2

2

2

2

2

2

4

4

4

4

4

4

1

1

1

18

18

18

6

6

6

4

4

4

20

20



3 x 3U

170

230

290

S39161111

S39261111

S39461111

2

2

2

2

2

2

6

6

6

6

6

6



24

24

24

6

6

6

6

6

6

30

30






Leggenda:

L = Parete laterale

FA = Flangia 19”

PA = Profilo anteriore

PP = Profilo posteriore

PM = Profilo mediano

B = Vite a brugola M 5 x 12

LI = Listello isolante

LF = Listello filettato M 2,5

GS = Guida schede

Da ordinare separatamente:

GA = Gririglia di protezione

CP = Cappa di Protezione

PD = Piano di appoggio componenti

LF= Listello filettato M 2,5 o M 3

LD = Listello distanziatore conduttivo

PPR = Profilo posteriore ribassato per utilizzo di schede di profondità inferiore allo standard

BZ = Barre a Z (per fissaggio diretto di connettori speciali)
