Subracks porta moduli realizzati seguendo i requisiti delle normative DIN 41494 ed IEC 60297-3 per subunit o schede elettriche in formato eurocard (europa) o superiore con connettori ad inserzione diretta o su backplane.

Sono adatti per il montaggio di backplane (Mother board) con l'applicazione di connettori di vario tipo oppure per l'utilizzo di connettori ad inserzione diretta di tipo MIL - C - 21097.

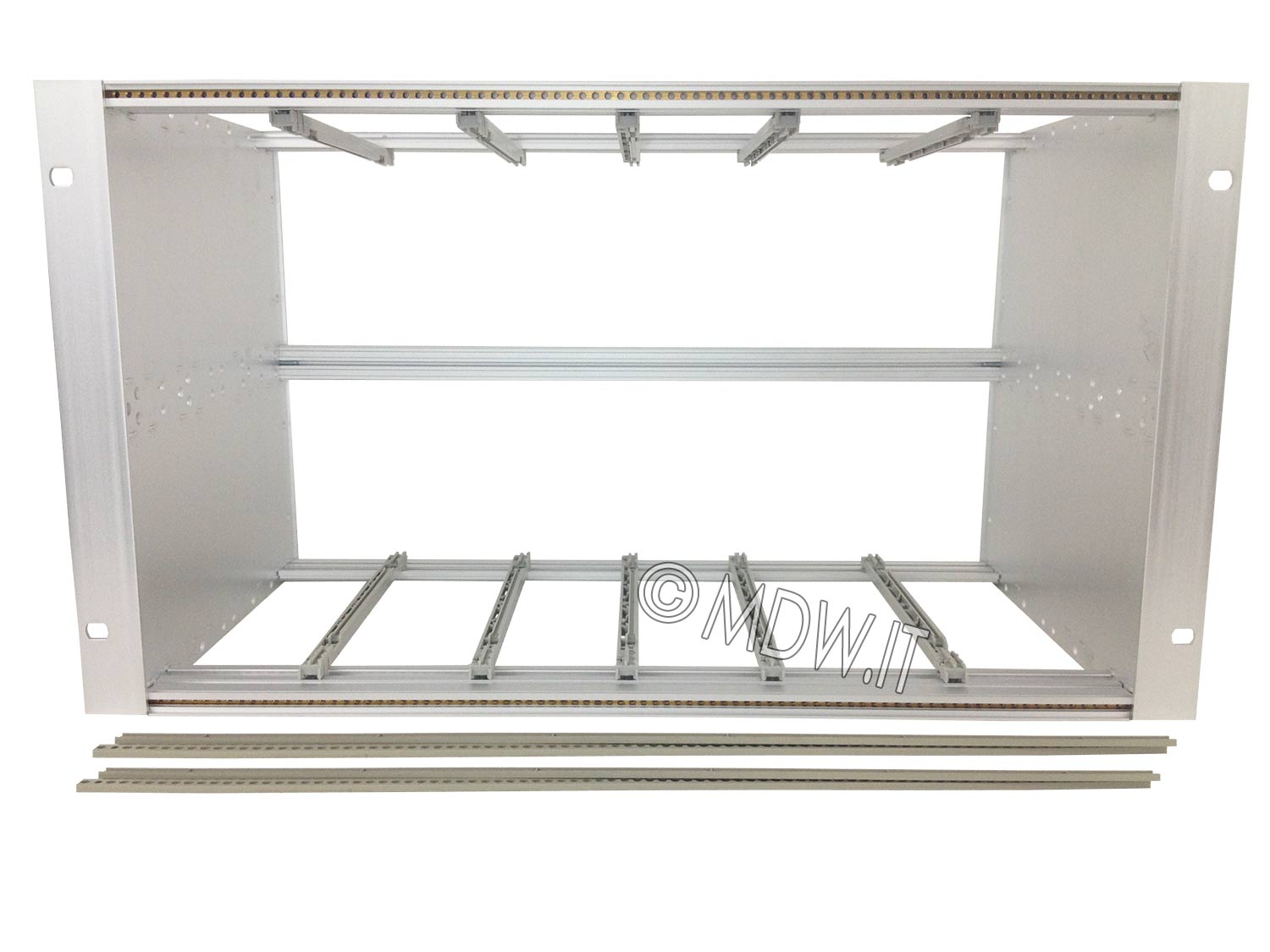

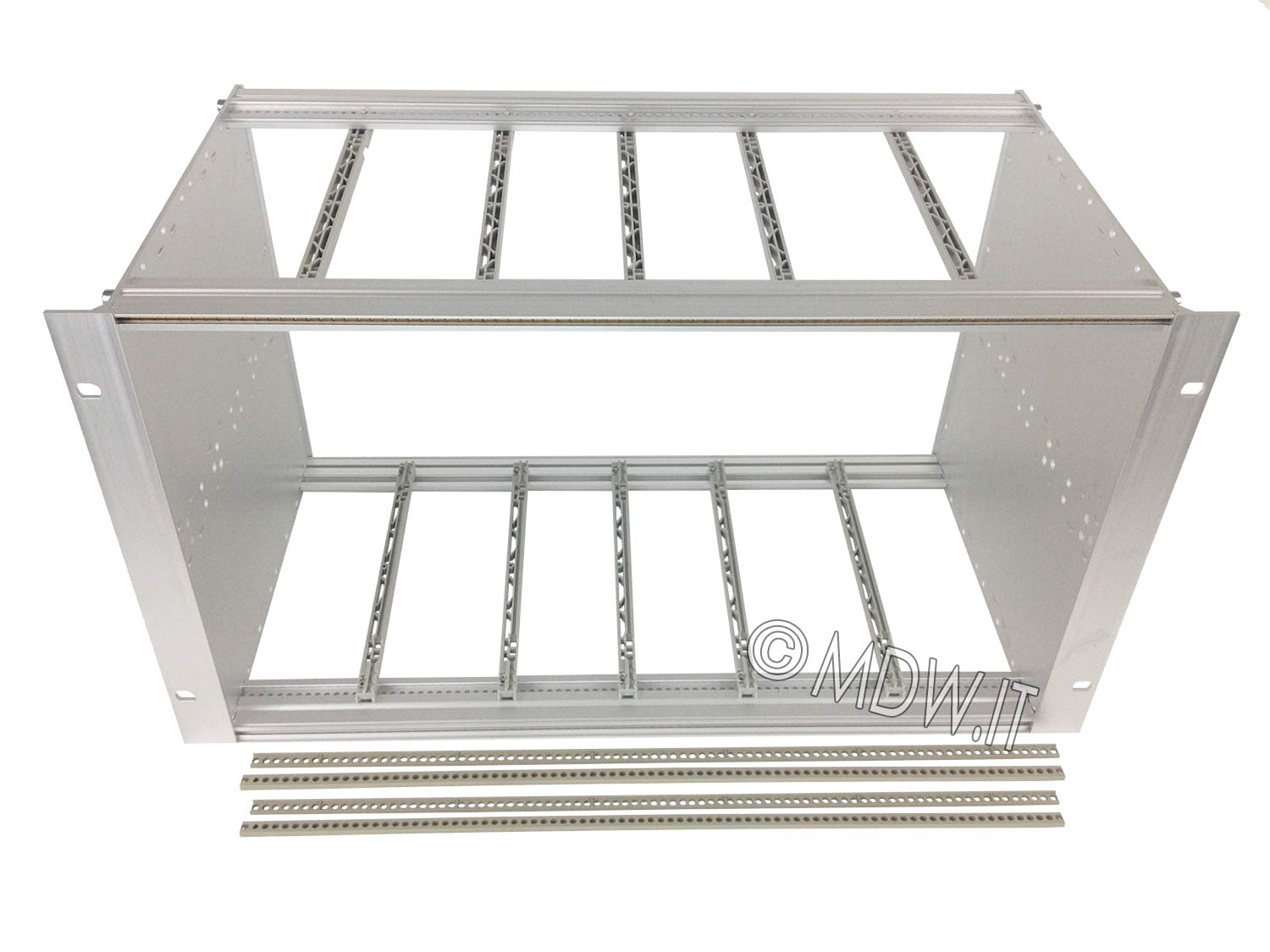

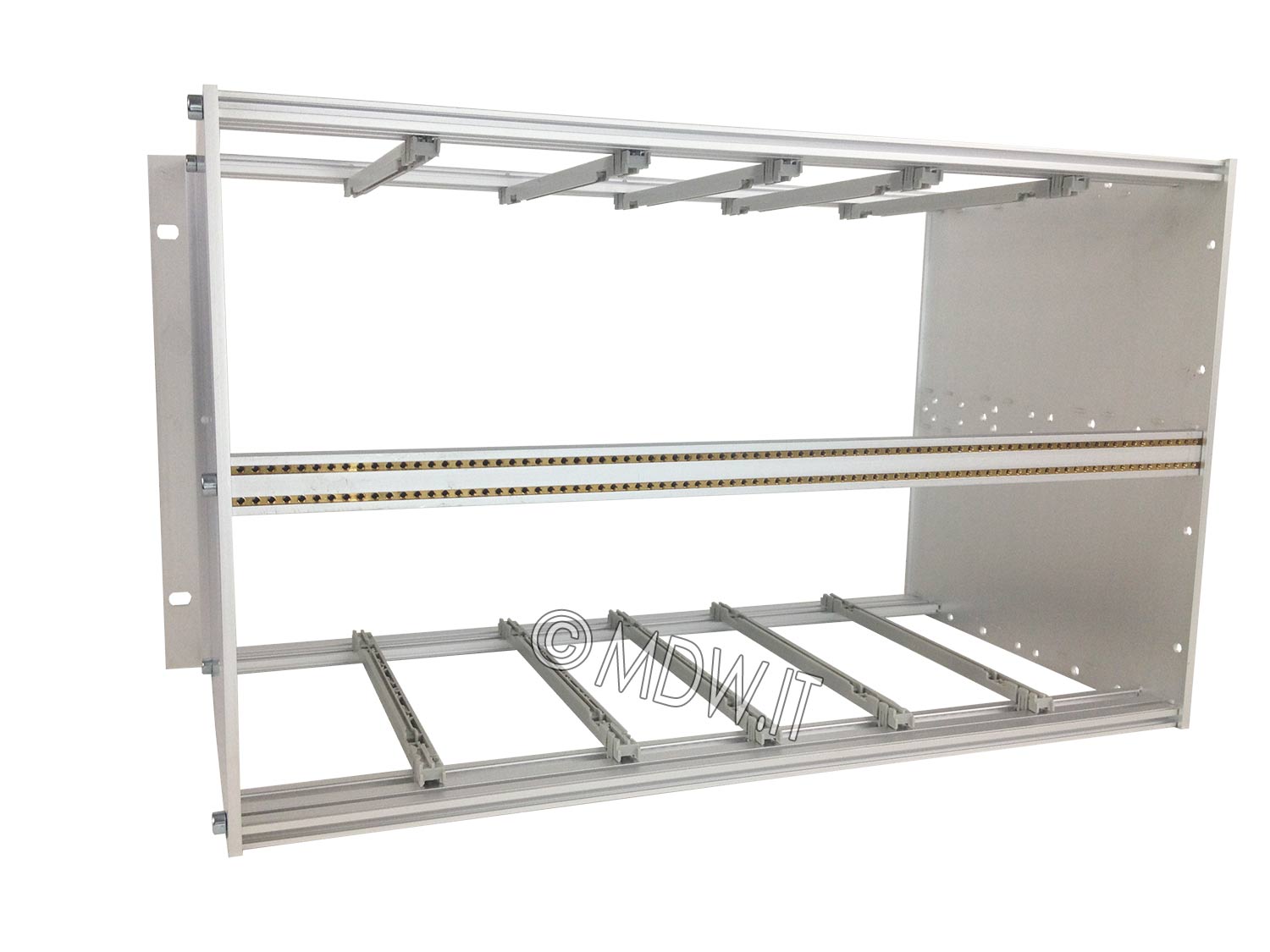

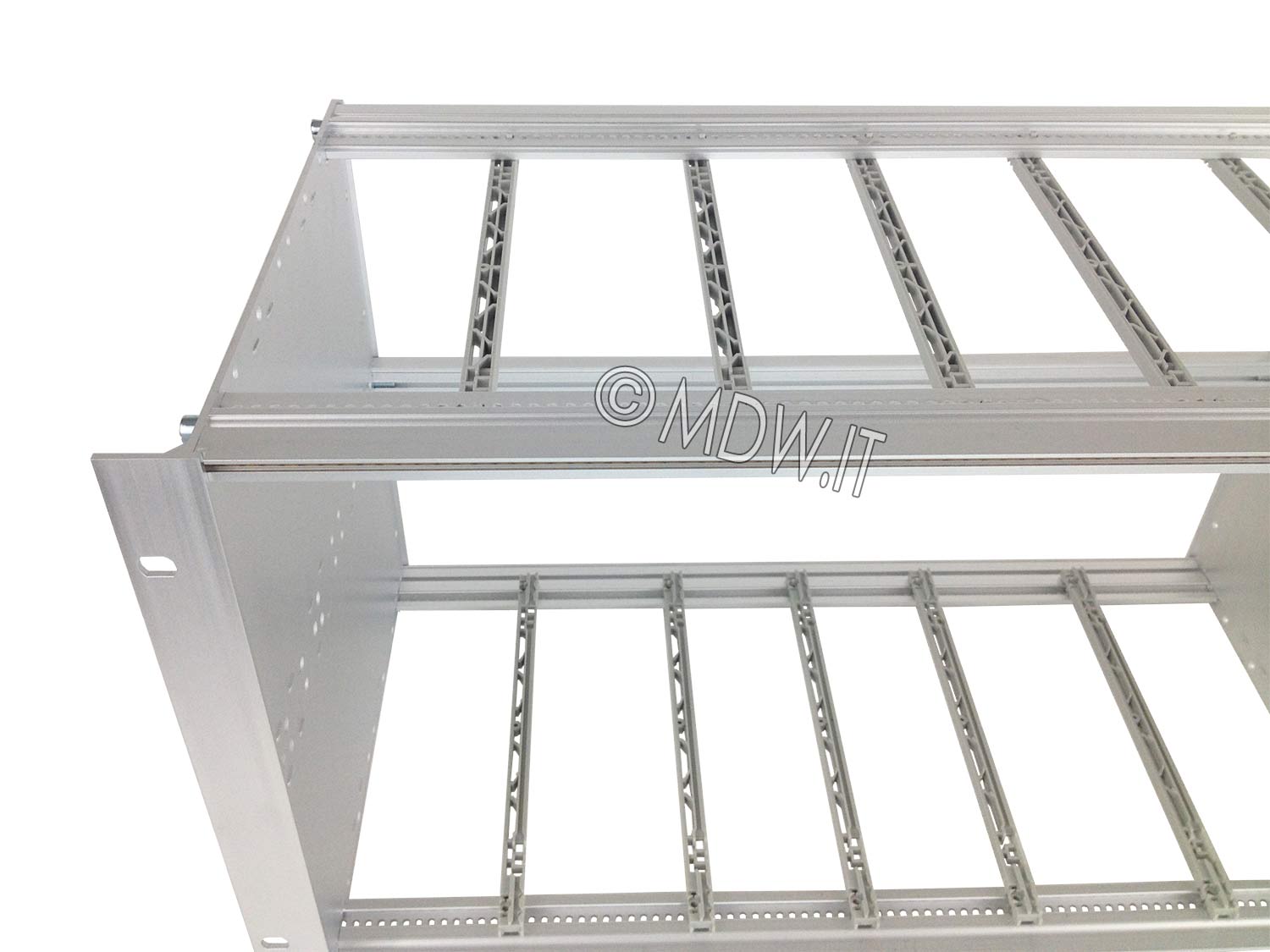

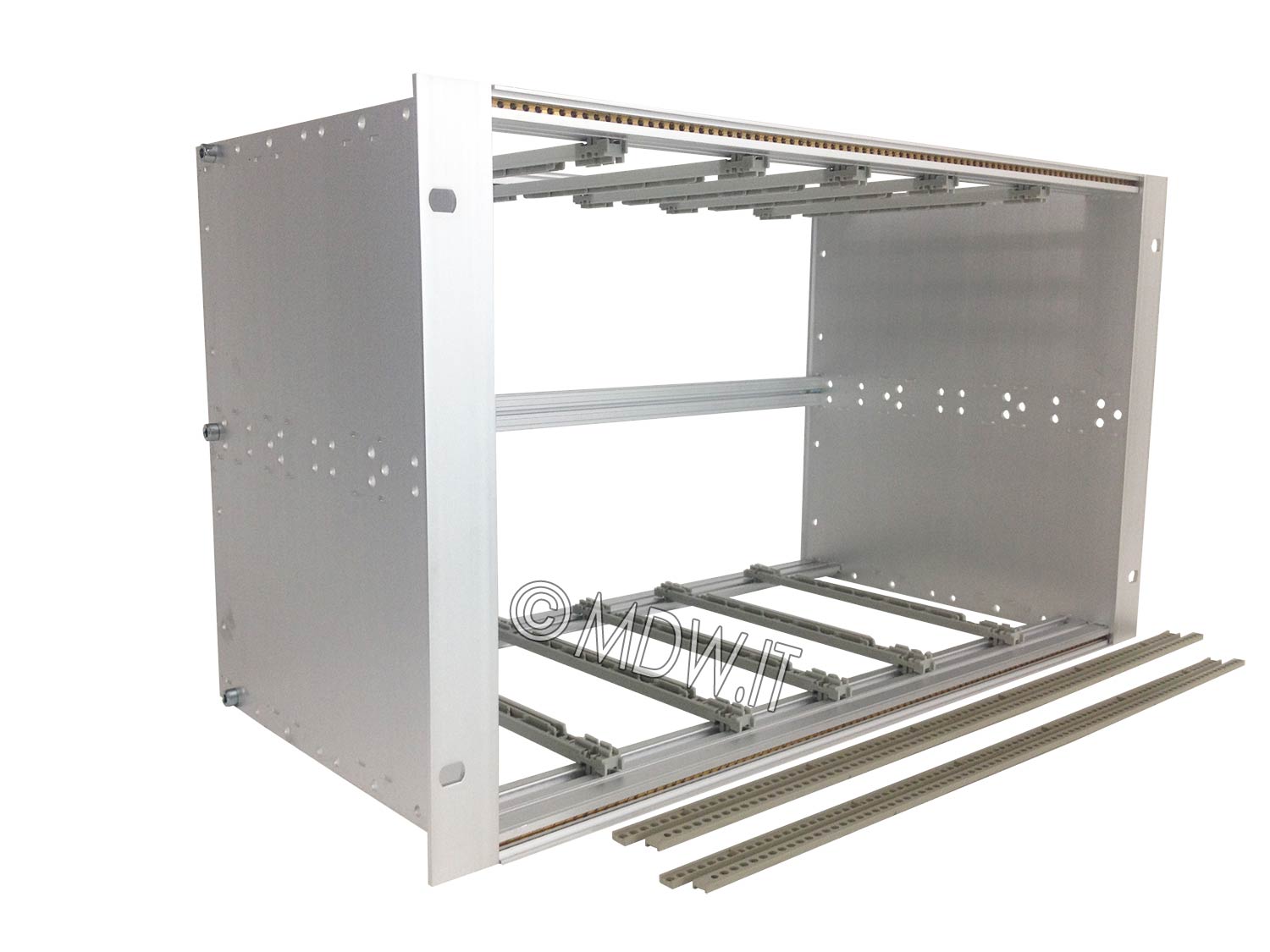

Questi subracks sono realizzati con pareti laterali in estruso di alluminio in un unico pezzo che incorporano l'aletta per il montaggio in strutture rack 19”, i profili anteriori, posteriori e mediani (dove presenti) sono a singolo foro di fissaggio filettato M5.

Le pareti laterali ed i profili di sostegno sono trattati superficialmente di serie in cepidine 1000 (trattamento superficiale conduttivo ed EMC che migliora la resistenza alla corrosione dell’alluminio senza modificarne le caratteristiche elettriche).

Il trattamento di anodizzazione naturale o colorato, o altri trattamenti dell’alluminio, sono realizzabili su richiesta.

La composizione di fornitura base, parti e quantità, è riportata in tabella ed include un numero minimo di guide scheda di lunghezza appropriata.

Il materiale è fornito in kit di montaggio.

Materiale: alluminio spessore 2 mm

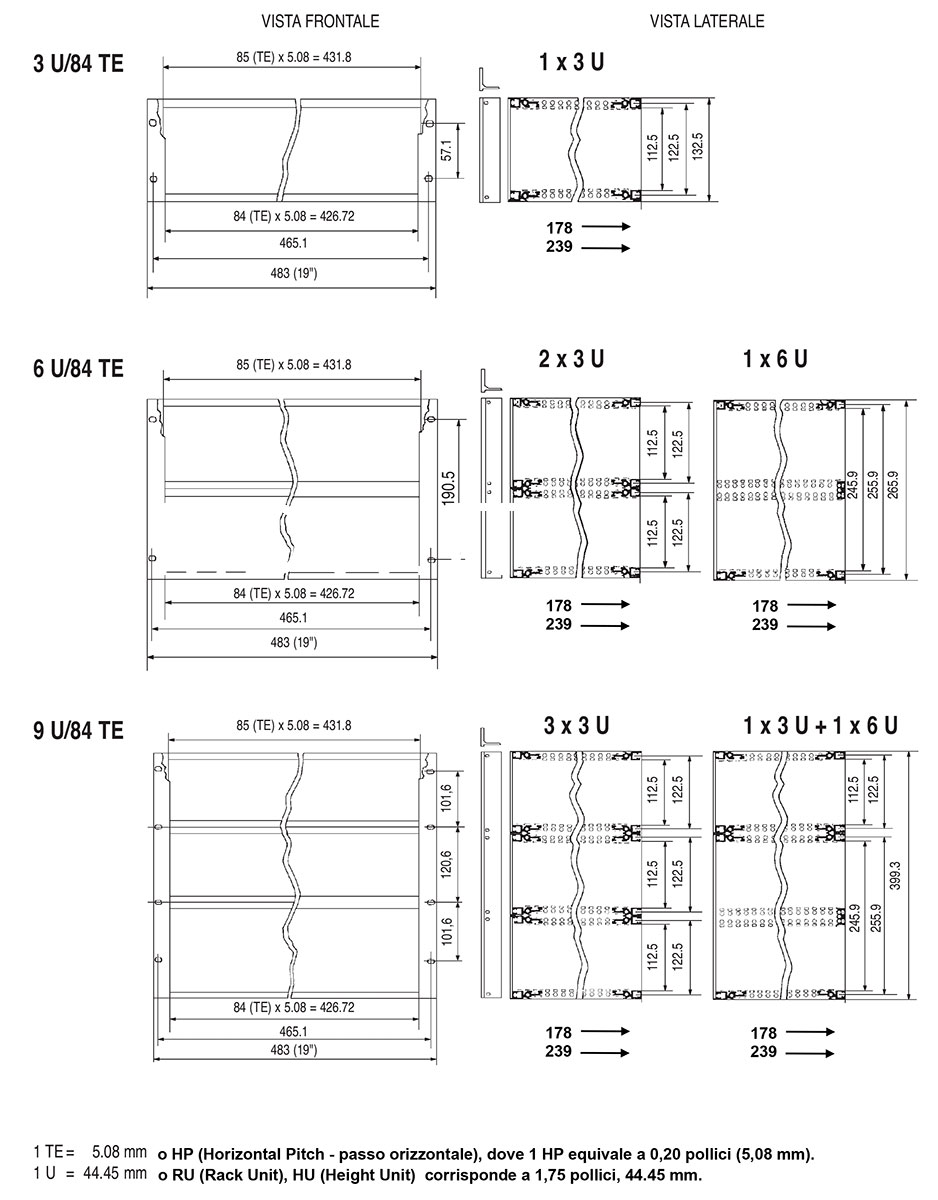

Tabella sinottica della famiglia di subracks




Subracks per backplane

con profili a singolo foro M5

composizione di fornitura e quantità singole parti

clicca in tabella per aprire le schede tecniche

Numero di unità

Profondità

Codice

PL

PA

PP

PM

B

LI

LF

GS

1 x 3U

178

239

S13211111

S13311111

2

2

2

2

2

2



8

8

2

2

2

2

10

10

1 x 6U

178

239

S46211111

S46311111

2

2

2

2

2

2

1

1

10

10

4

4

4

4

10

10

2 x 3U

178

239

S26211111

S26311111

2

2

4

4

4

4



16

16

4

4

4

4

20

20

1 x 9U

178

239

S09211111

S09311111

2

2

2

2

2

2

2

2

12

12

6

6

2

2

10

10

1 x 3U + 1 x 6U

178

239

S69211111

S69311111

2

2

4

4

4

4

1

1

18

18

6

6

4

4

20

20

3 x 3U

178

239

S39211111

S39311111

2

2

6

6

6

6



24

24

6

6

6

6

30

30




Leggenda:

PL = Parete laterale

PA = Profilo anteriore

PP = Profilo posteriore

PM = Profilo mediano

B = Vite a brugola M 5 x 12

LI = Listello isolante

LF = Listello filettato M 2,5

GS = Guida schede

Da ordinare separatamente:

GA = Gririglia di protezione

CP = Cappa di Protezione

PD = Piano di appoggio componenti

LF= Listello filettato M 2,5 o M 3

LD = Listello distanziatore conduttivo

PPR = Profilo posteriore ribassato per utilizzo di schede di profondità inferiore allo standard

BZ = Barre a Z (per fissaggio diretto di connettori speciali)
