1 - Perno distanziatore per piedino e golfaro (ARMA.VDG10-43)

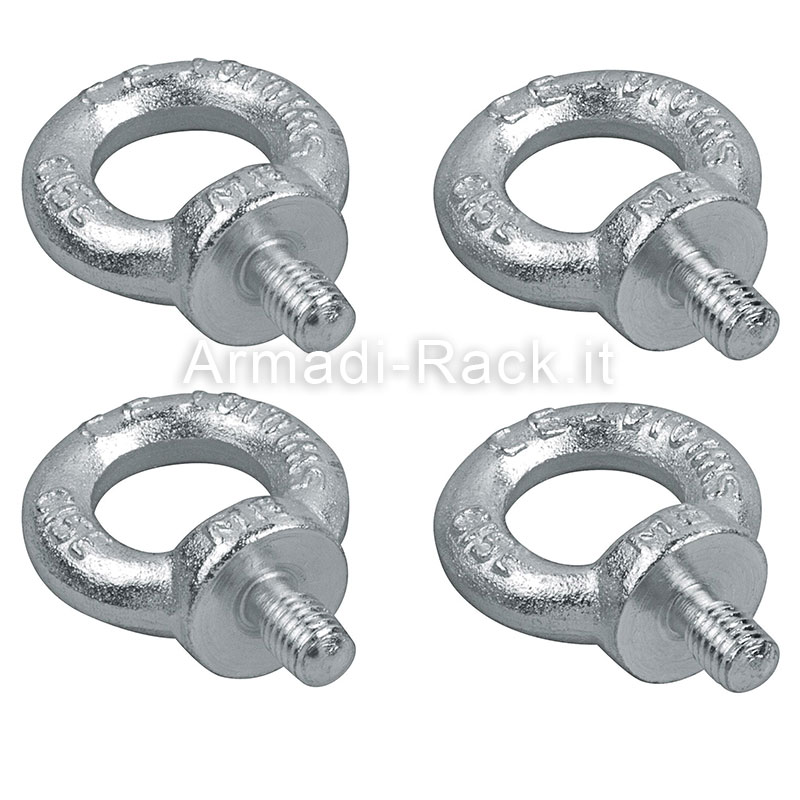

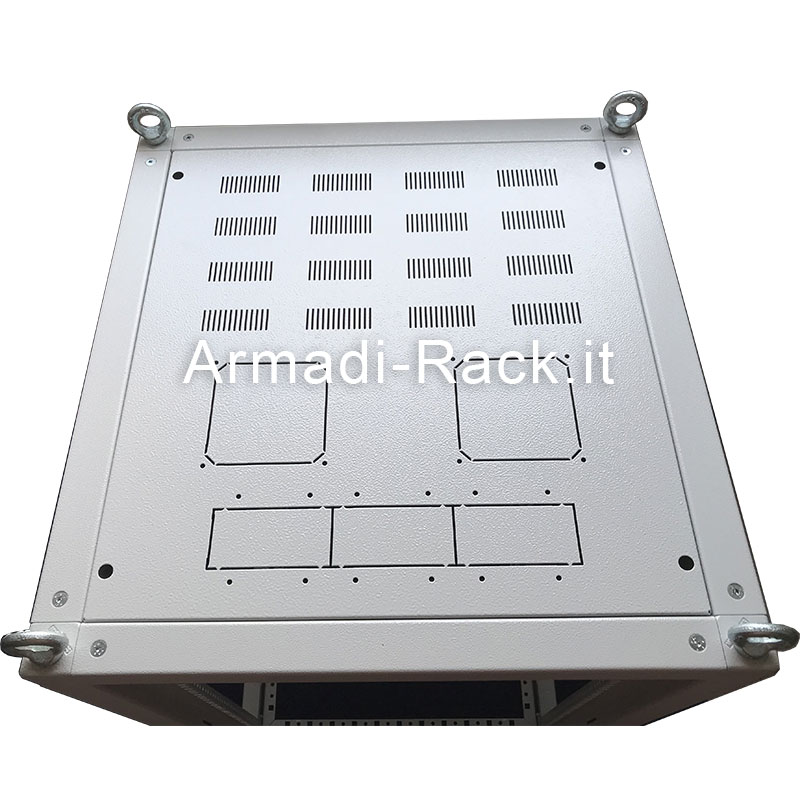

2 - Golfaro (ARMA.GF M 10)

3 - Piedino (ARMA.PG M10)

4 - Coperchio forato per golfaro e/o piedino (ARMA.TRCFC2002)

BN 258 Golfari maschio Acciaio C15E zincato bianco, UNI 2947, CSN 021369
Filettatura a passo fine ed altre tipologie di filettatura fornibili su richiesta,
Sono indicati in tabella i carichi massimi ammissibili per sollevamento ad uno oppure a due bracci. I valori sono calcolati con un coefficiente di sicurezza rispetto al carico minimo di rottura secondo la norma (kg).
I carichi ammissibili specificati in tabella sono validi unicamente se:
-il golfare è completamente avvitato;
-il foro di preparazione per la madrevite sia sufficientemente profondo per permettere l'appoggio completo del golfare;
-il golfare è serrato in modo tale da essere a contatto con la superficie d'appoggio;
-il foro filettato è sufficientemente profondo;
-le sollecitazioni trasmesse al materiale non causino deformazioni.

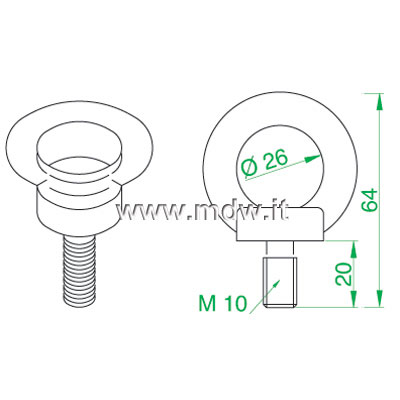

Golfaro maschio M10 (BN 258)
Bossard BN 258 - DIN 580

Carico ammissibile in kg max.
A: assialmente per golfare maschio
B: per golfare maschio ≤ 45°
C: lateralmente per golfare maschio ≤ 45°
I golfari maschi devono essere ben serrati in modo da essere a contatto con la superficie di appoggio. Non sono ammesse sollecitazioni trasversali rispetto al piano del golfare.
Nel caso di foro passante è necessario prevedere una rosetta sotto il dado (0,8xd) impiegato per il serraggio.
Nel caso di impiego temporaneo per trasportare diversi oggetti deve essere utilizzato il golfare con filettatura immediatamente superiore.

Raccomandazioni: i golfari maschio prima di essere montati dovrebbero essere controllati alla ricerca di difetti evidenti (corrosione, fessurazioni, tracce di urti, deformazioni).
I golfari maschio con difetti evidenti non dovrebbero essere utilizzati.

Prodotti utilizzati come dispositivi di sollevamento e sottoposti a requisiti di sicurezza specifici. Le istruzioni di montaggio e la portate devono essere rispettati.
