Componenti dei Telai 19" "Universal Racks"

- scheda tecnica comune a tutti gli articoli indicati nella sottostante tabella di comparazione

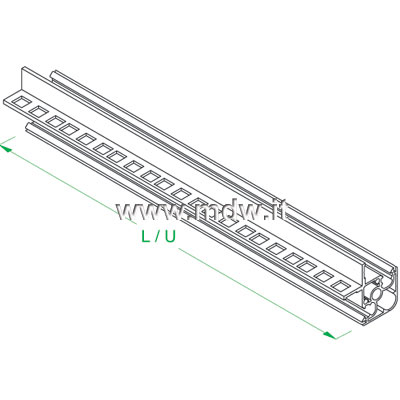

- Questi profili sono usati per costruire il telaio; vengono usati per le dimensioni in altezza ed in larghezza con le alette non forate posizionate verso l'esterno del telaio.

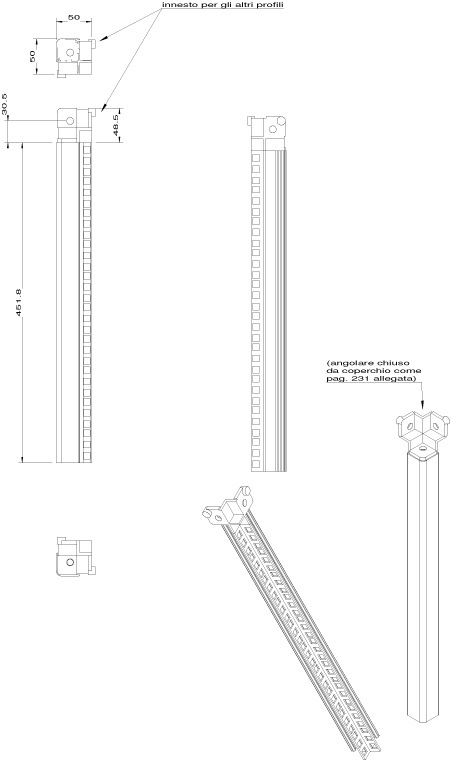

Il presente articolo fa parte dei componenti che, assemblati tra loro, compongono il telaio dell'armadio rack serie "Univeral rack"

Materiale: alluminio lega 6060

Trattamento superficiale: anodizzato naturale (a richiesta superficie conduttiva e EMC)

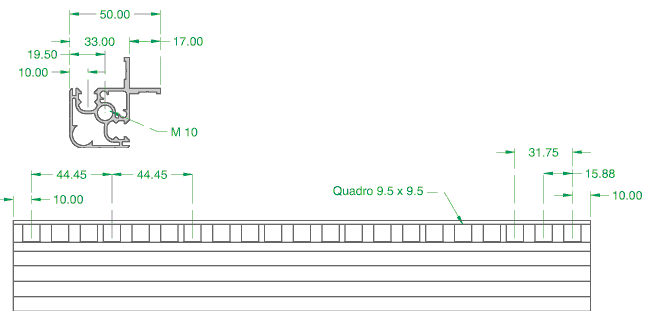

Profili estrusi:con foratura quadra a passo 44,45 mm (U)



I telai racks 19" sono composti delle seguenti parti ordinabili separatamente, per trovare un articolo inserire i codici tra parentesi nella casella "cerca".

1 - Profilo estruso in alluminio (codici PNG...)

2 - Angolare di giunzione (codice TRC-2002)

3 - Coperchio angolare (TRC-C2002)

4 - Vite ad esagono incassato (B-10-30)

Nei telai con larghezza 551 mm i componenti rack si montano direttamente sul telaio mentre gli altri telai necessitano di montanti rack:

5 - Montante 19" interno in alluminio (ML 2...)

6 - Montante 19" esterno in alluminio (SP...)

7 - Montante 19" interno in acciaio (ML_19...)

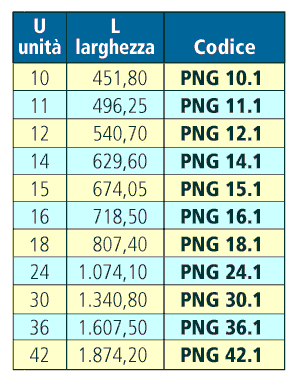

Tabella comparazione:
