Componenti dei Telai 19" "Universal Racks"

- scheda tecnica comune a tutti gli articoli indicati nella sottostante tabella di comparazione

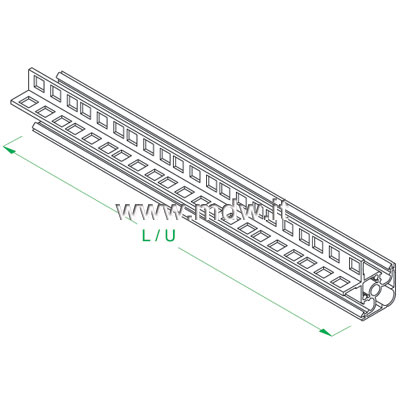

- Questi profili sono usati per costruire il telaio; vengono utilizzati per le dimensioni in altezza, per la larghezza e la profondità per la serie 19" senza porta e la sola profondità per la serie con porta anteriore.

Il presente articolo fa parte dei componenti che, assemblati tra loro, compongono il telaio dell'armadio rack serie "Univeral rack"

Materiale: alluminio lega 6060

Trattamento superficiale: anodizzato naturale (a richiesta superficie conduttiva e EMC)

Profili estrusi:con foratura quadra a passo 44,45 mm (U)

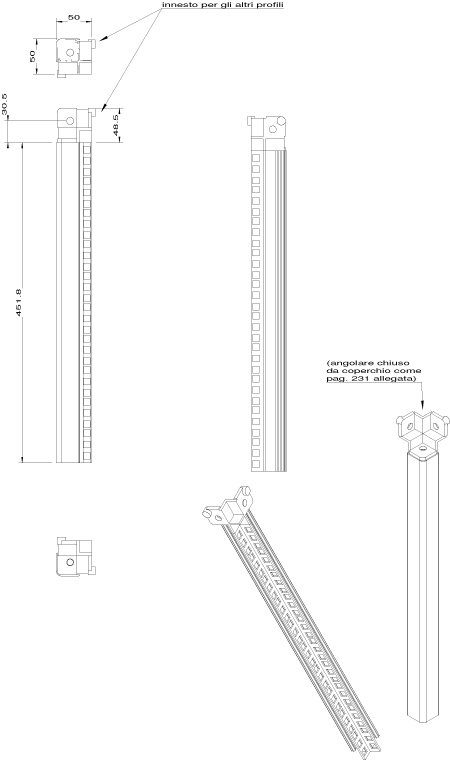

I telai racks 19" sono composti delle seguenti parti ordinabili separatamente, per trovare un articolo inserire i codici tra parentesi nella casella "cerca".

1 - Profilo estruso in alluminio (codici PNG...)

2 - Angolare di giunzione (codice TRC-2002)

3 - Coperchio angolare (TRC-C2002)

4 - Vite ad esagono incassato (B-10-30)

Nei telai con larghezza 551 mm i componenti rack si montano direttamente sul telaio mentre gli altri telai necessitano di montanti rack:

5 - Montante 19" interno in alluminio (ML 2...)

6 - Montante 19" esterno in alluminio (SP...)

7 - Montante 19" interno in acciaio (ML_19...)

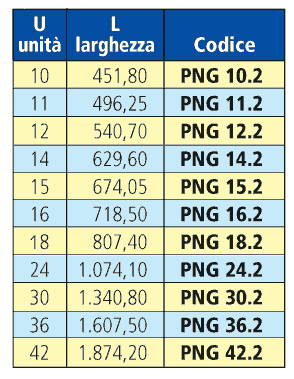

Tabella comparazione:
