La famiglia di prodotti denominata UniversalRack è ottimizzata per realizzare solidi ed importanti strutture con larghezza 19" o superiore (fino a 4 metri per lato). I telai open frame di questa serie hanno codici nella forma TRhhwwdd dove dopo le lettere TR troviamo 3 coppie di numeri che determinano le dimensioni della struttura espresse in unità rack: altezza le prime 2 cifre, larghezza le 2 centrali, profondità le 2 finali.

Nei telai larghi 10U = 551 mm (TRhh10dd) gli oggetti 19” si installano direttamente sui montanti frontali e posteriori (L=551 mm esterni corrisponde a 19" interni).

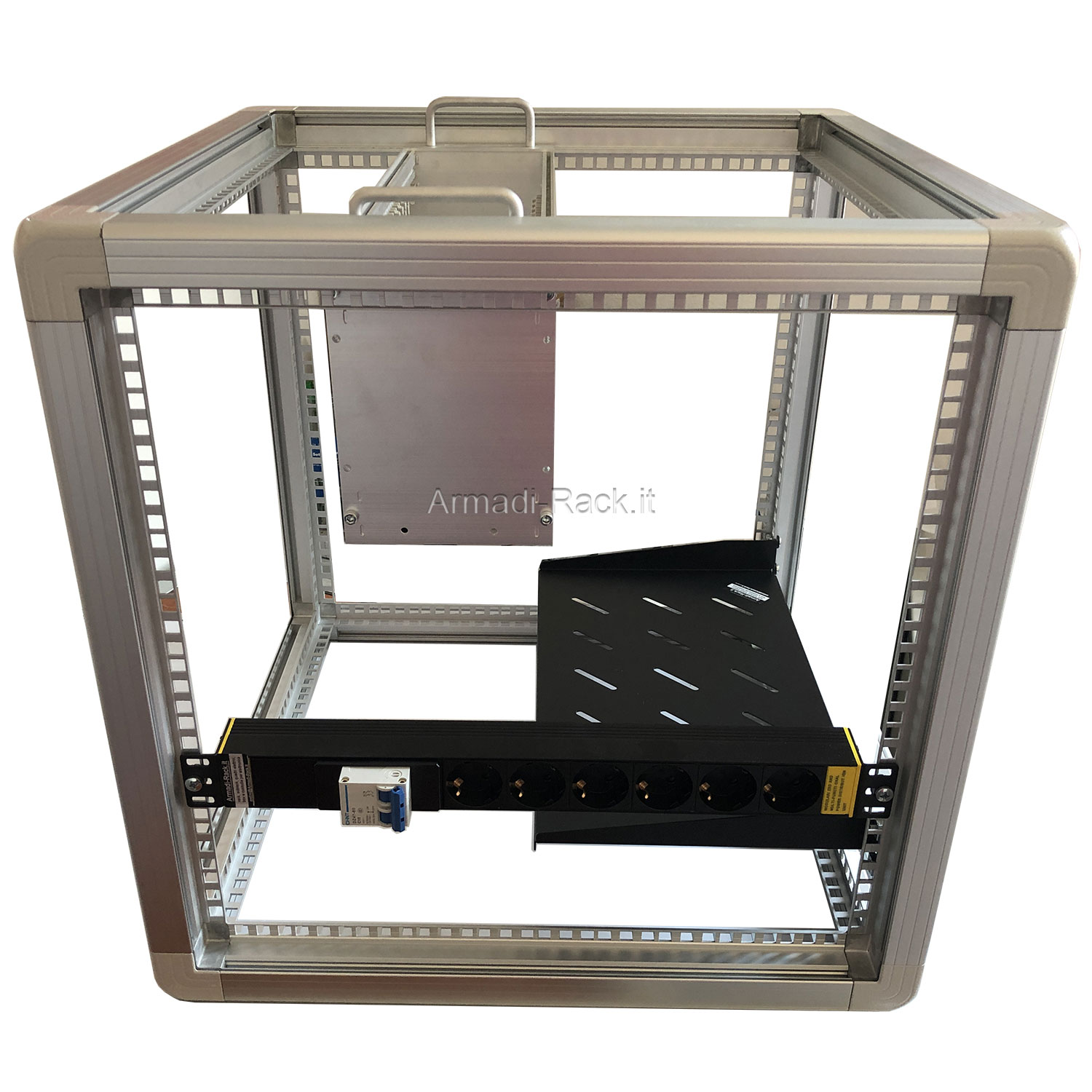

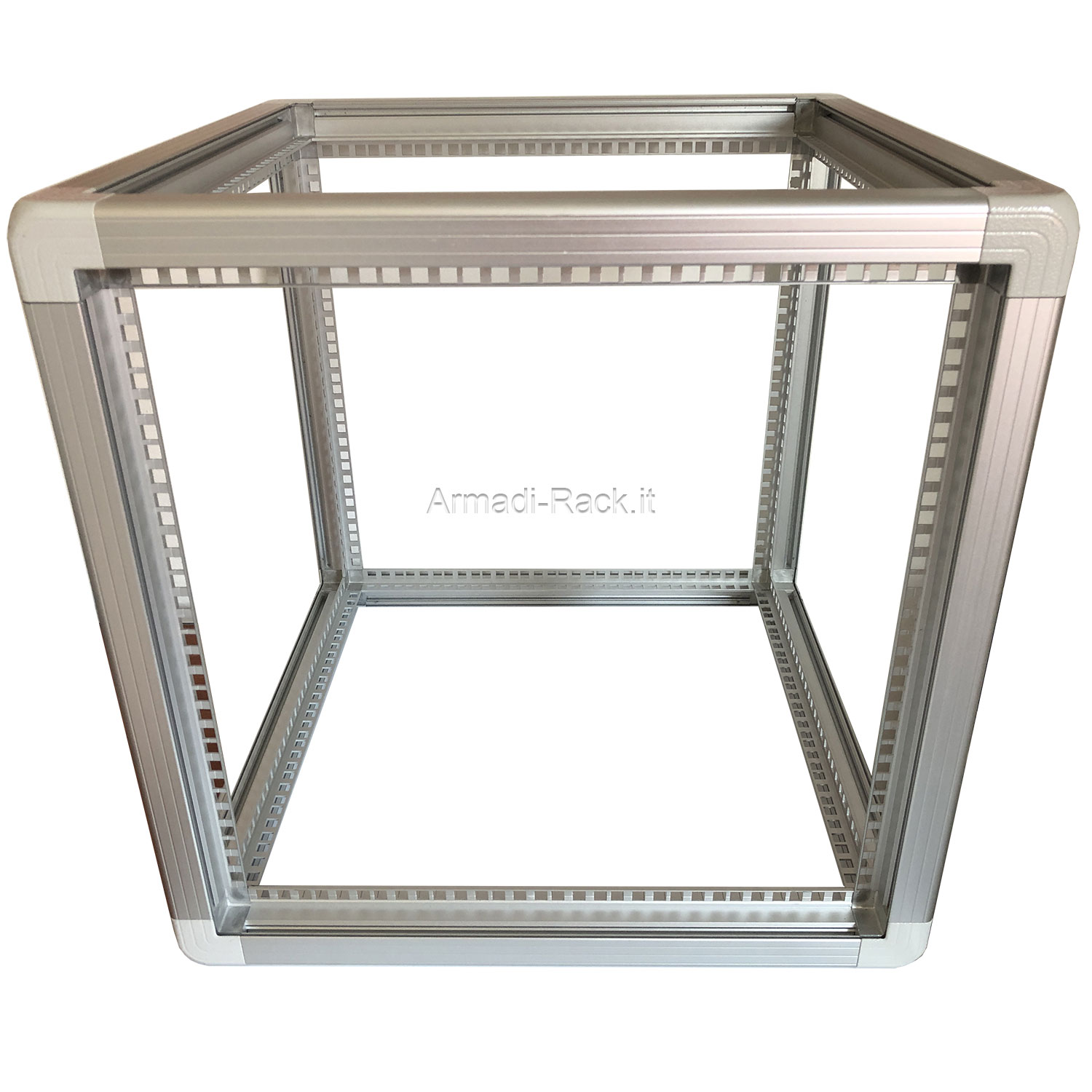

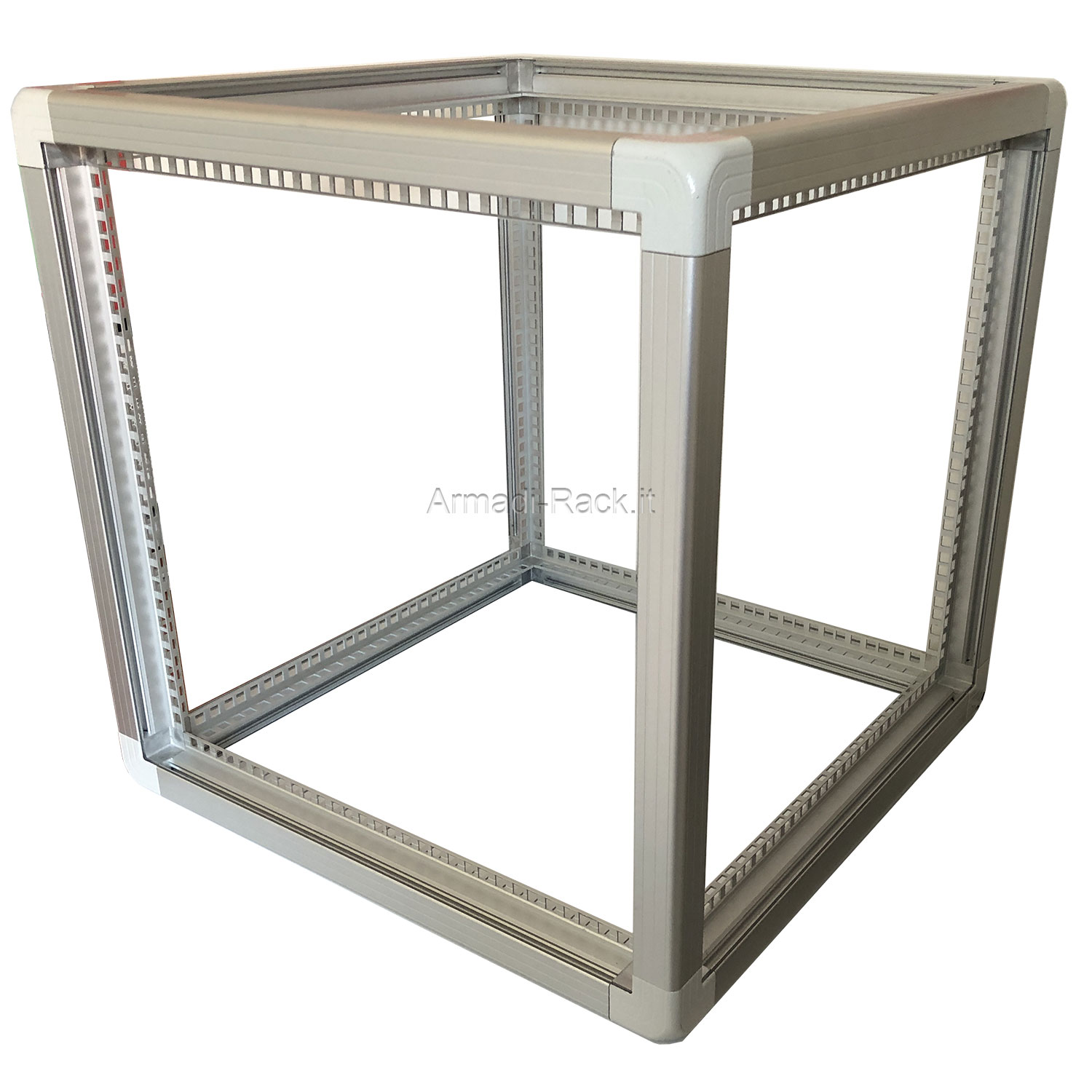

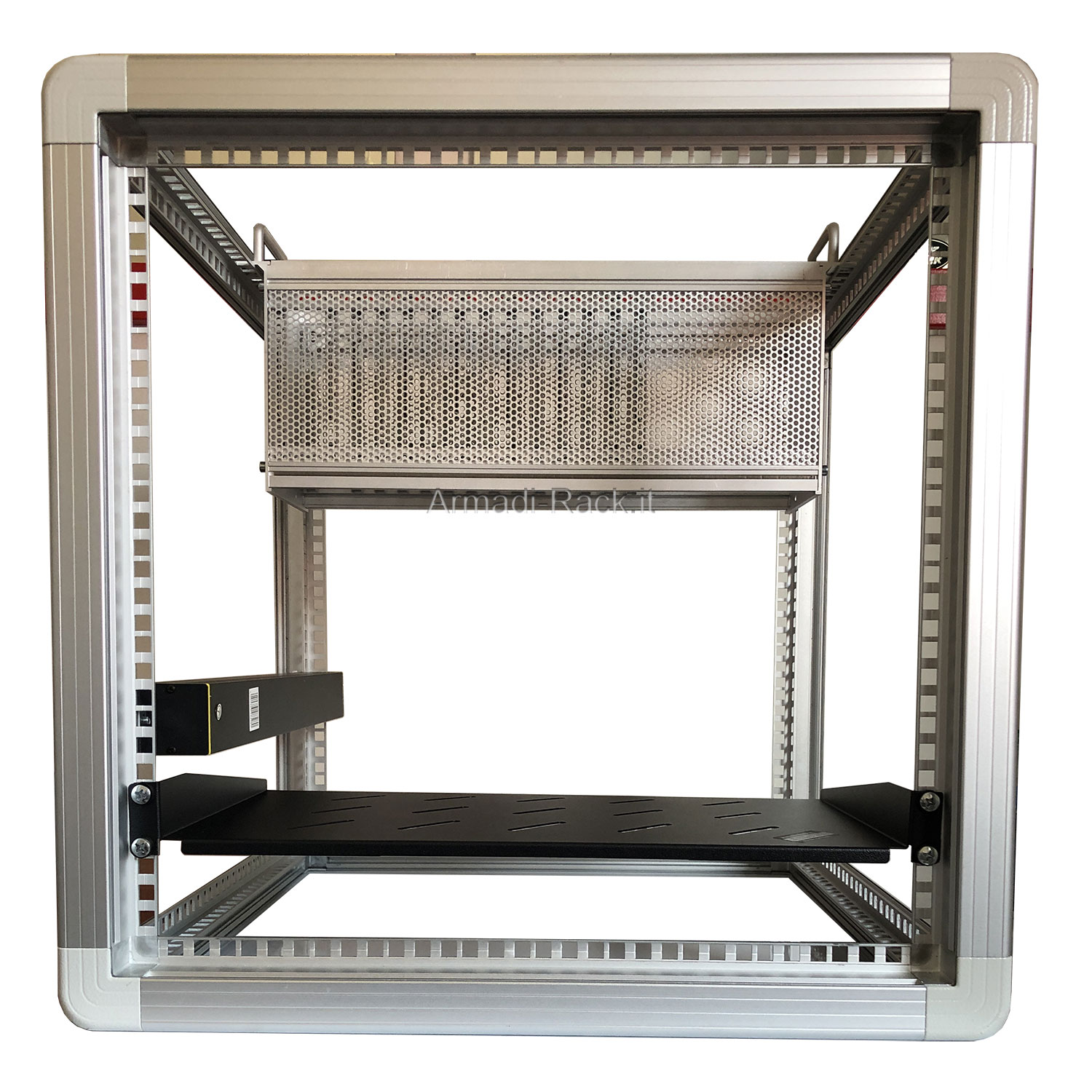

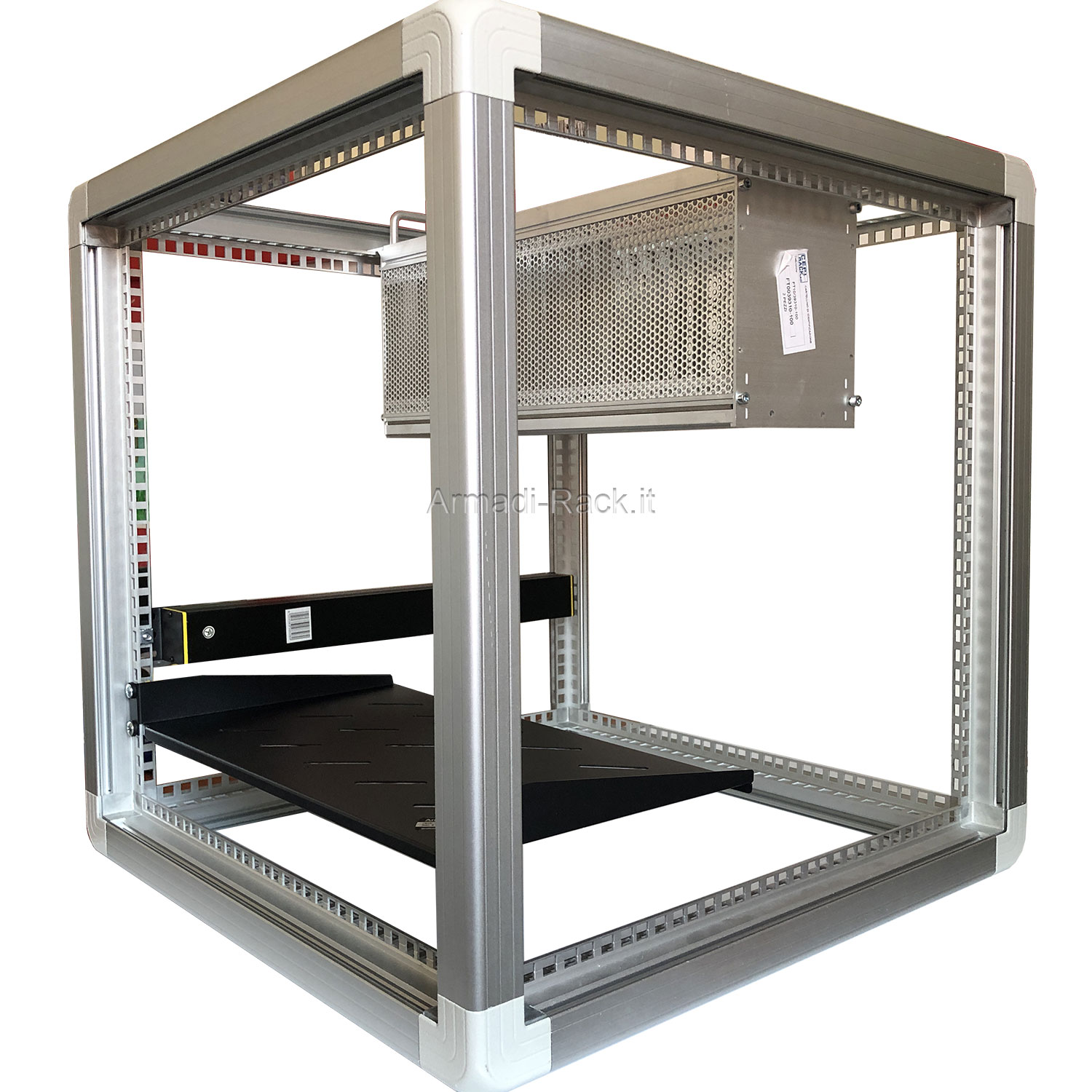

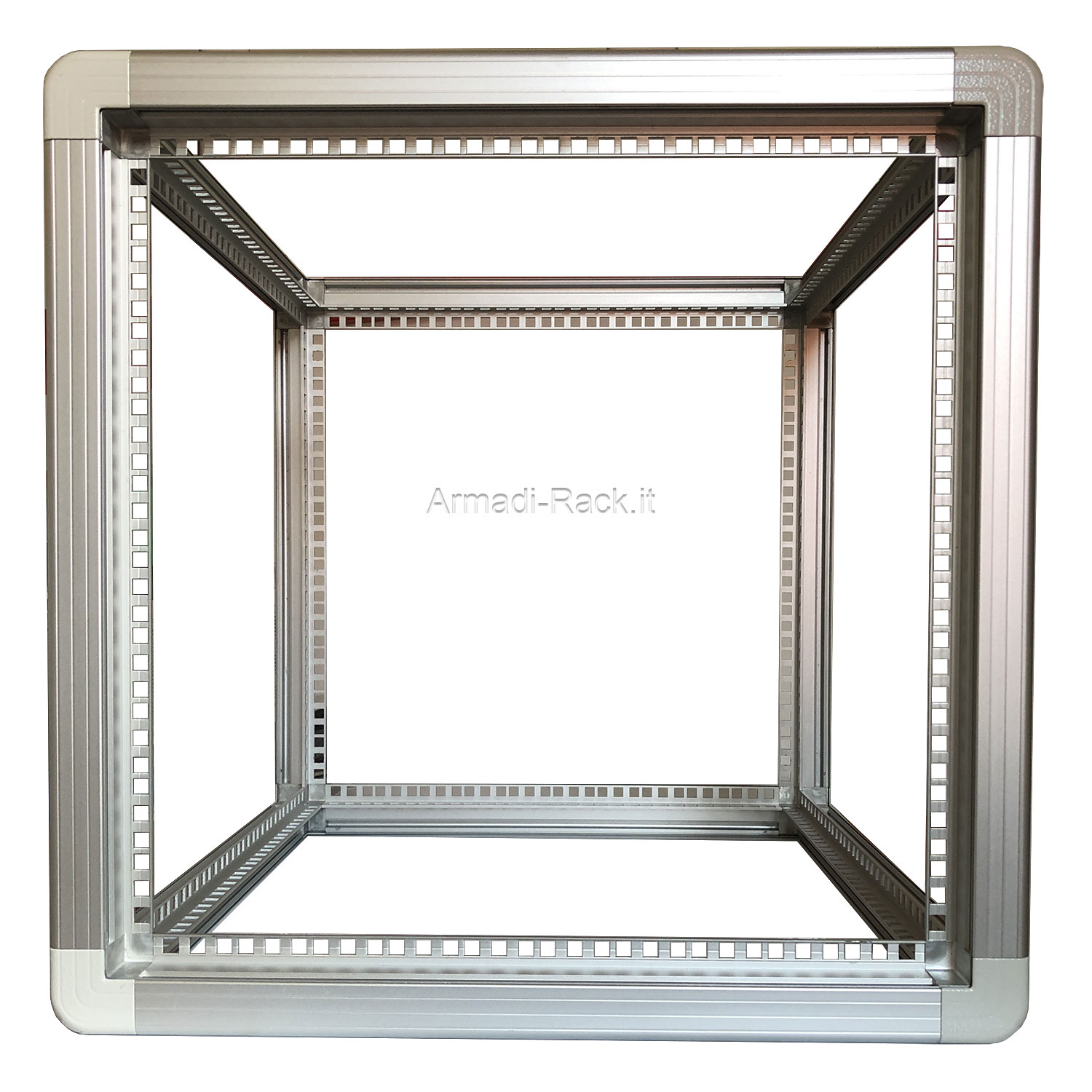

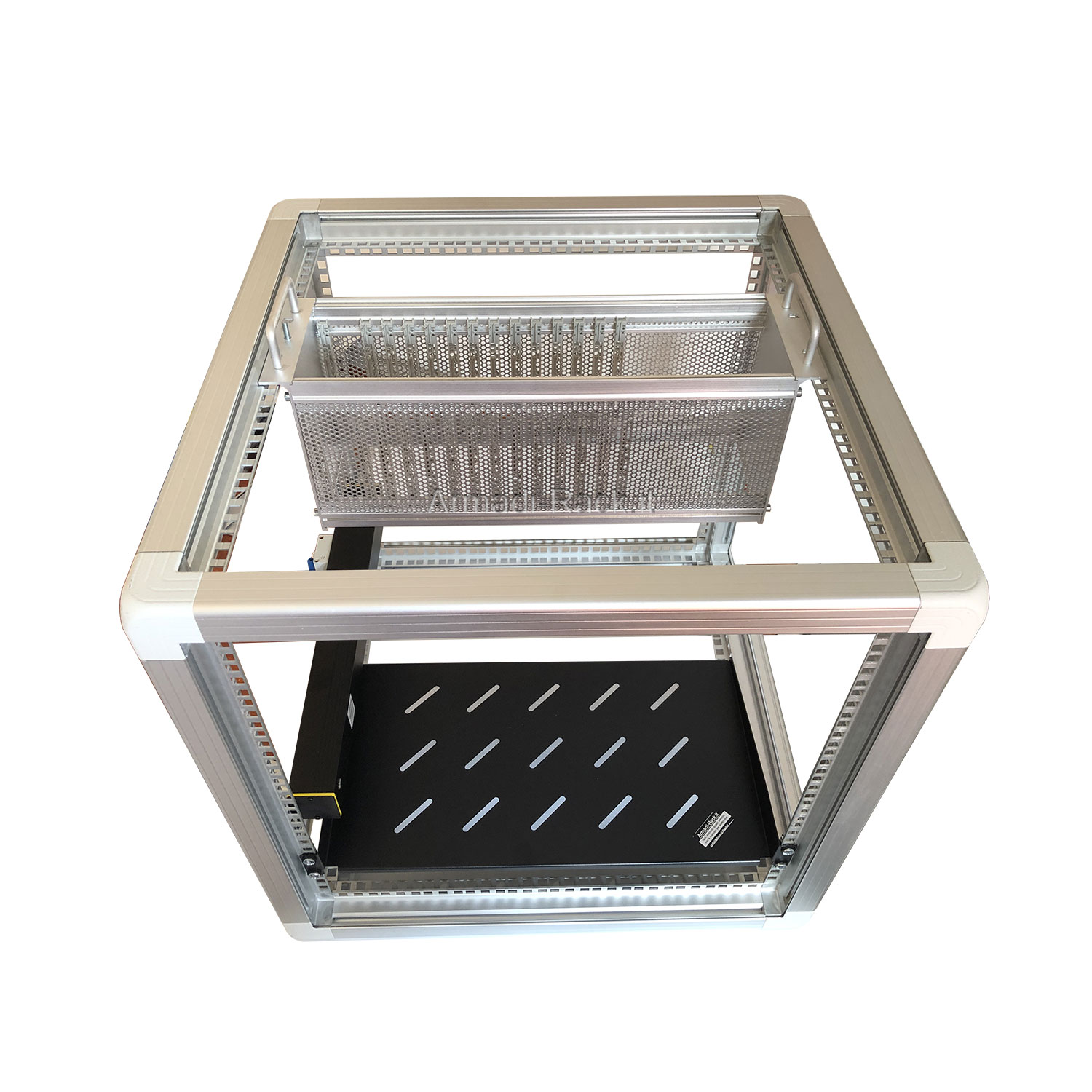

Il codice TR101010 presenta frame di larghezza 19” su tutte e 6 le facce della struttura. (Gli oggetti in foto - multipresa,subrack,ripiano sono a solo titolo dimostrativo e non sono compresi nel codice)


cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

U

A (altezza)

P (profondità)

B (larghezza)

numero unità rack

altezza in mm

profondità in mm

larghezza 551 mm

larghezza 596 mm

larghezza 818 mm

12

641

551

TR121010

TR121110

TR121610

596

TR121011

TR121111

TR121611

730

TR121014

TR121114

TR121614

818

TR121016

TR121116

TR121616

996

TR121020

TR121120

TR121620

15

774

551

TR151010

TR151110

TR151610

596

TR151011

TR151111

TR151611

730

TR151014

TR151114

TR151614

818

TR151016

TR151116

TR151616

996

TR151020

TR151120

TR151620

18

907

551

TR181010

TR181110

TR181610

596

TR181011

TR181111

TR181611

730

TR181014

TR181114

TR181614

818

TR181016

TR181116

TR181616

996

TR181020

TR181120

TR181620

20

996

551

TR201010

TR201110

TR201610

596

TR201011

TR201111

TR201611

730

TR201014

TR201114

TR201614

818

TR201016

TR201116

TR201616

996

TR201020

TR201120

TR201620

24

1174

551

TR241010

TR241110

TR241610

596

TR241011

TR241111

TR241611

730

TR241014

TR241114

TR241614

818

TR241016

TR241116

TR241616

996

TR241020

TR241120

TR241620

30

1441

551

TR301010

TR301110

TR301610

596

TR301011

TR301111

TR301611

730

TR301014

TR301114

TR301614

818

TR301016

TR301116

TR301616

996

TR301020

TR301120

TR301620

36

1707

551

TR361010

TR361110

TR361610

596

TR361011

TR361111

TR361611

730

TR361014

TR361114

TR361614

818

TR361016

TR361116

TR361616

996

TR361020

TR361120

TR361620

42

1974

551

TR421010

TR421110

TR421610

596

TR421011

TR421111

TR421611

730

TR421014

TR421114

TR421614

818

TR421016

TR421116

TR421616

996

TR421020

TR421120

TR421620

45

2107

551

TR451010

TR451110

TR451610

596

TR451011

TR451111

TR451611

730

TR451014

TR451114

TR451614

818

TR451016

TR451116

TR451616

996

TR451020

TR451120

TR451620

47

2197

551

TR471010

TR471110

TR471610

596

TR471011

TR471111

TR471611

730

TR471014

TR471114

TR471614

818

TR471016

TR471116

TR471616

996

TR471020

TR471120

TR471620

50

2330

551

TR501010

TR501110

TR501610

596

TR501011

TR501111

TR501611

730

TR501014

TR501114

TR501614

818

TR501016

TR501116

TR501616

996

TR501020

TR501120

TR501620

Per i codici presenti in tabella che non rimandano a nessuna scheda tecnica e per misure differenti chiedete quotazione.
--> Torna alla pagina generale dei Telai rack open frame


come calcolare il peso dei telai della famiglia UniversalRack:

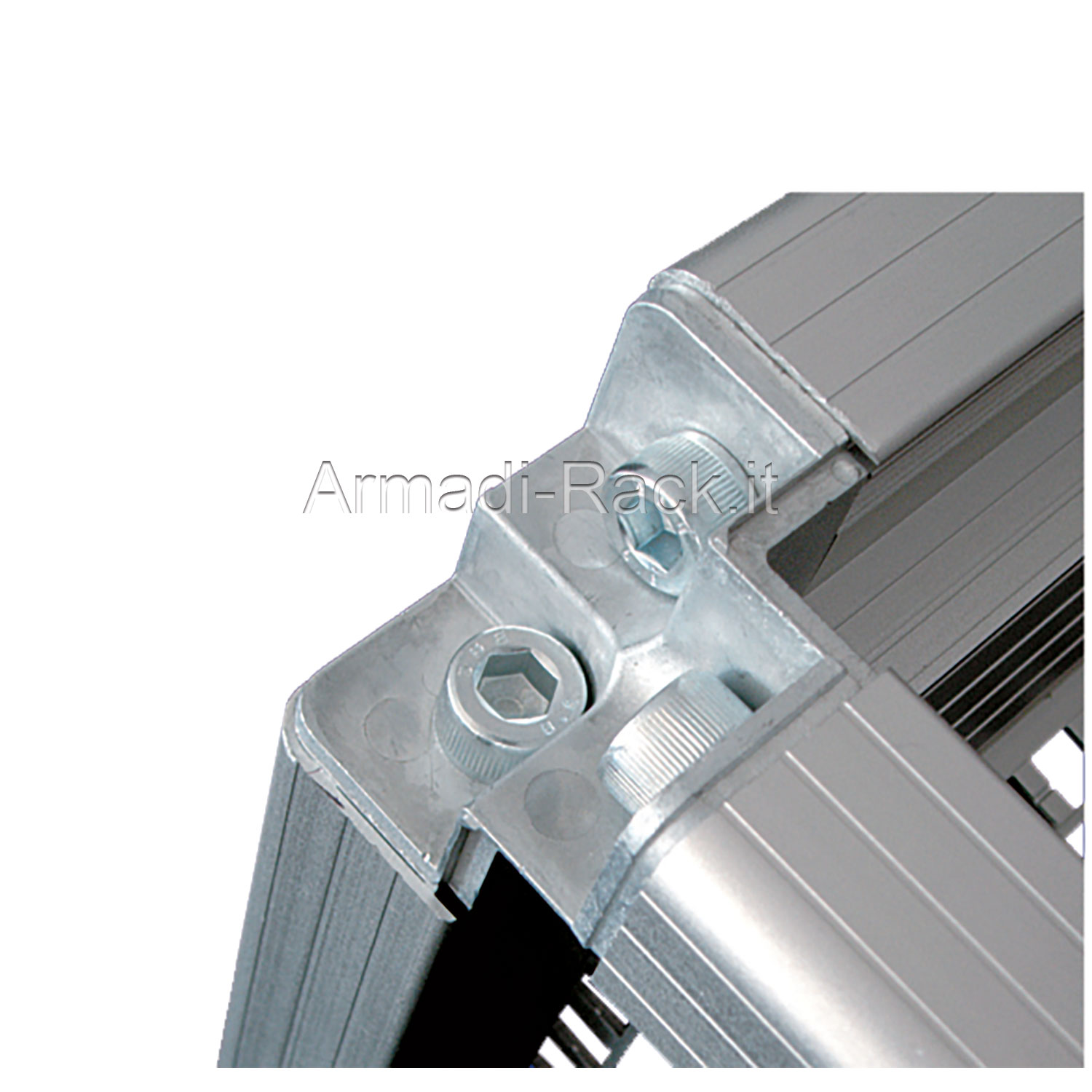

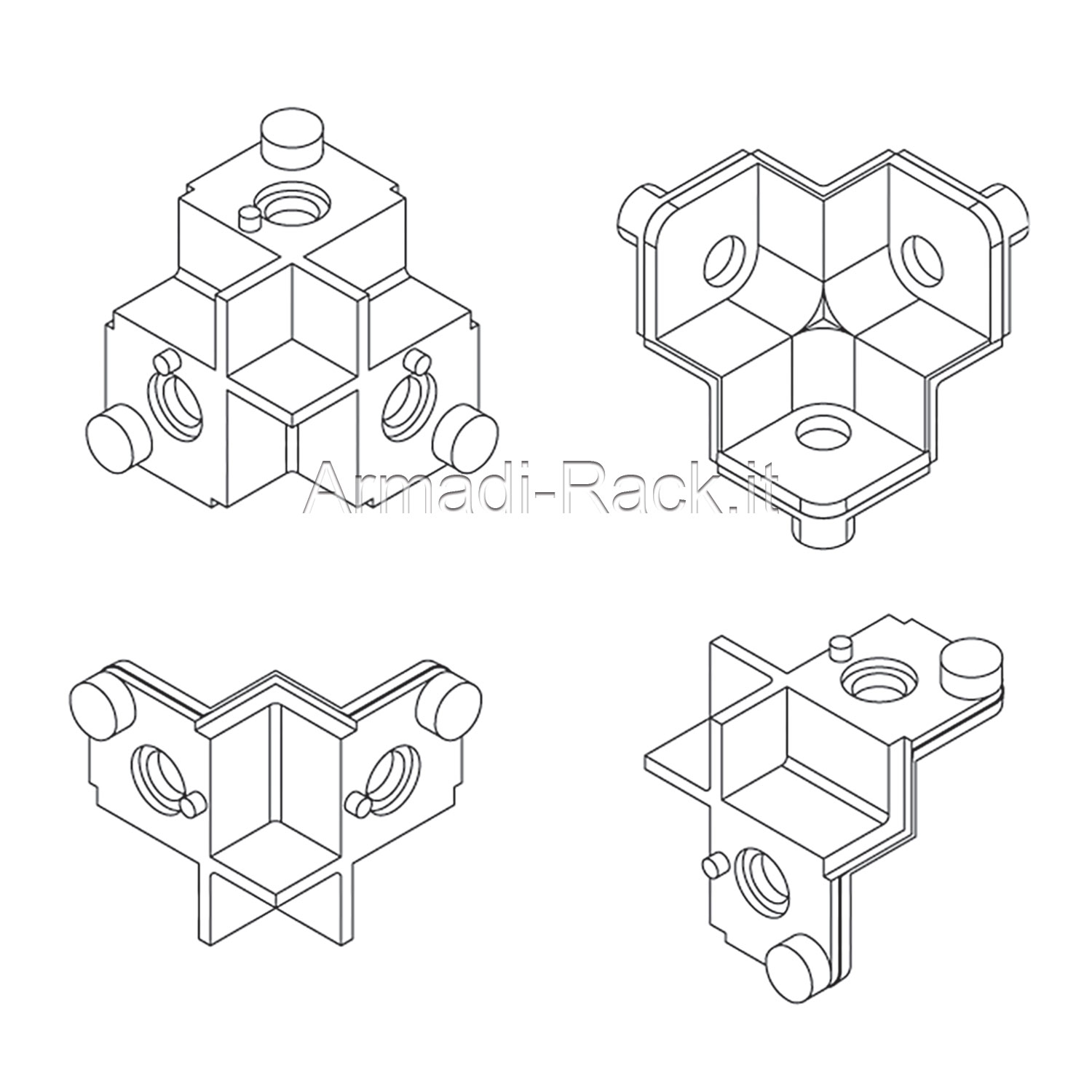

il kit giunto con relative 3 viti e coperchio pesa 350 grammi, ne servono 8 quindi 350 gr. x 8 = 2,8 kg.
I profili pesano circa 1Kg/mt lineare la lunghezza di un profilo si ottiene moltiplicando il numero di unità per 44,45 mm e sommando al risultato 7,25 mm,

per esempio un telaio TR151016 pesa:

(15 x 44,45)+7,25  = 674,00 mm = 0, 674 m = 0,674 kg. x 4 = 2,70 kg
 (10 x 44,45)+7,25  = 444,50 mm = 0, 445 m = 0,445 kg. x 4 = 1,78 kg
 (16 x 44,45)+7,25  = 718,45 mm = 0, 718 m = 0,718 kg. x 4 = 2,87 kg
n. 8 giunti e relativi accessori = 350 gr. x 8 = 2,8 kg.
Totale 10,15 kg
