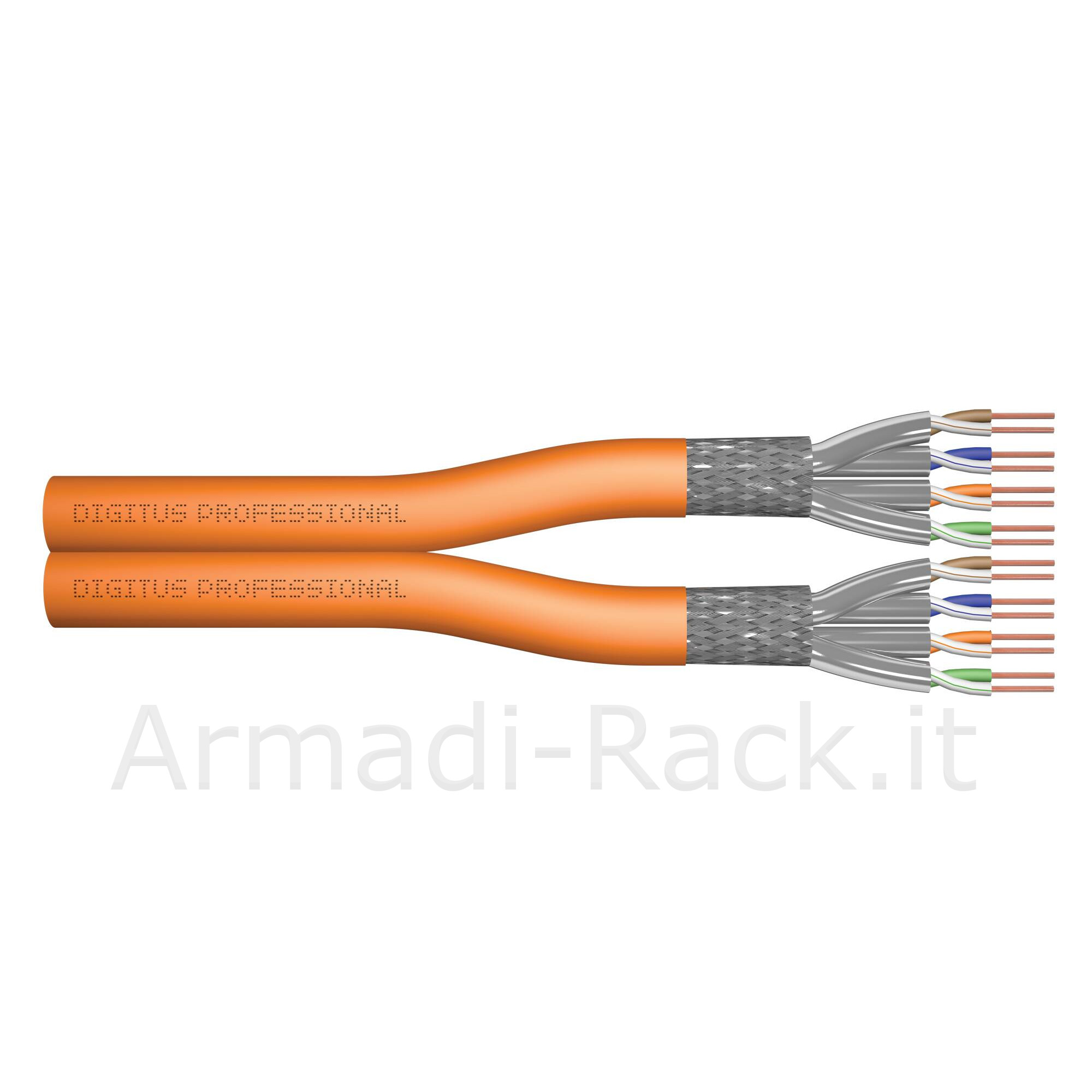

Descrizione
Adatto per il cablaggio strutturato sui livelli secondari e terziari
Dettagli tecnici
Proprietà fisiche:
Conduttore: filo di rame nudo AWG 23/1
Isolamento: SFS-PE (guaina in polietilene espanso)
Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
Codice del colore: blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: pellicola di poliestere laminato in alluminio, coperto al 100%
Schermatura totale: Copertura della treccia 50%
Guaina esterna: Senza alogeni (FRNC-C/LSZH-3)
Spessore della guaina esterna: 0,7 mm nominale
Colore: Arancione (RAL 2000)
Proprietà meccaniche:
Carico di trazione: max. 150N
Raggio di curvatura dinamico: 8x AD mm min.
Raggio di curvatura statica: 4x AD mm min.
Gamma della temperatura di trasporto e di conservazione: da -20 °C a +75 °C
Intervallo di temperatura: da -20 °C a +60 °C
Gamma di temperature per l'installazione: da 0 °C a +50 °C
Diametro esterno: 7,3 mm nominale
Resistenza alla fiamma: IEC 60332-3-24
Proprietà elettriche:
Impedenza media: 100 ± 5 Ohm a 1MHz - 600MHz
Capacità: 40pF/m nom. a 1KHz
Squilibrio della capacità (coppia - terra): 1,6 pF/m max. @ 1 KHz
Resistenza all'isolamento: 5 GOhm x km min.
Resistenza in corrente continua: 72 Ohm/km max. (sbilancio resistivo max. 2%)
Impedenza di guasto: 147 Ohm/Km max. (sbilancio resistivo max. 2%)
Tensione di funzionamento: 72 Vdc max.
Assorbimento di inserzione: Grade 1 (CA-Type 1b)
Ritardo della fase: 450 nS/100 m max.
Ritardo di propagazione: 15 nS/100 m max.
Classe di isolamento: "d" ai sensi di EN 50174-2
NVP: 79%
Assortimento: Cavo di installazione a doppino intrecciato
Categoria: CAT 7
Schermatura: S-FTP, coppia di lamine metalliche e intreccio schermati
CPR: Dca
Lunghezza: 100 m
Colore: arancione
Guaina: LSOH
Struttura del cavo: 4 x 2 AWG 23/1
