Armadi rack 19 pollici

per server, data center, automazione industriale, networking

Il sistema di montaggio a rack 19 pollici (DIN41494 e successive modifiche) fu presentato per la prima volta nel 1970 alla fiera di Hannover da AEG Telefunken e divenne poi lo standard indiscusso nella meccanica per elettronica industriale. La nostra produzione di armadi e quadri rack 19" comprende un ampia varietà di oggetti standard, tutti personalizzabili e trasformabili in distinta cliente.

Indice di questa sezione

• Quadri Rack da parete IP55
• Quadri Rack da parete IP40
• Quadri Rack a doppia sezione
• Armadi rack 19" modulari
• Armadi rack 19" da pavimento
• Armadietti rack economici (da parete)
• Armadi rack da parete linea Unique per reti e networking
• Armadi rack da parete a doppia sezione
• Quadri rack IP55 per esterno

---

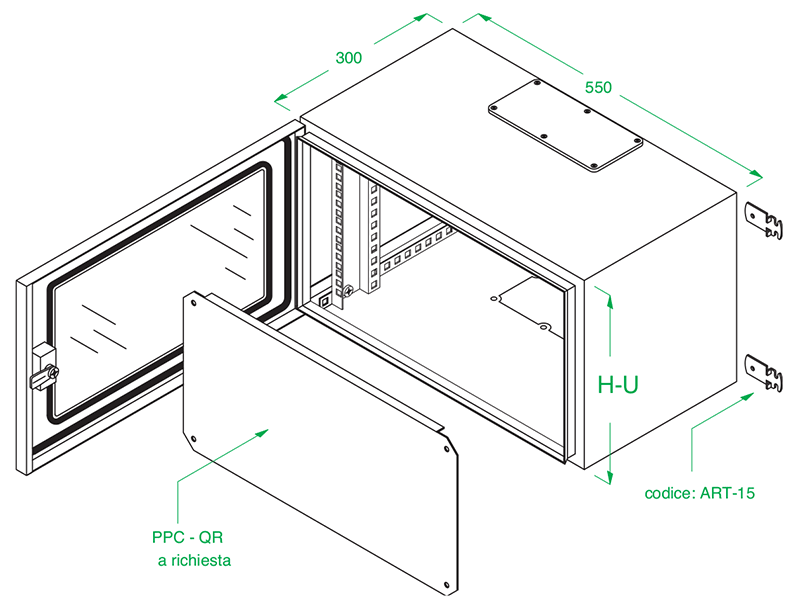

Quadri Rack da parete IP55

Quadri rack 19" da parete con grado di protezione  IP 55 , profondità 300 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

• lamiera di acciaio spessore 1,5 mm
• vernice epossipoliestere colore grigio chiaro RAL 7035
• porta con angolo di apertura di 95°
• una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
• pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo*
• kit 4 staffette fissaggio a muro art.15*

* pannello e staffette per ancoraggio a muro sono accessori a richiesta

Per dettagli cliccate i codici in tabella

---

Quadri Rack da parete IP40

Quadri rack 19" da parete con grado di protezione  IP 40 , profondità 500 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

• lamiera di acciaio spessore 1,5 mm
• vernice epossipoliestere colore grigio chiaro RAL 7035
• porta con angolo di apertura di 95°
• una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
• pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo*
• kit 4 staffette fissaggio a muro art.15*

* pannello e staffette per ancoraggio a muro sono accessori a richiesta

---

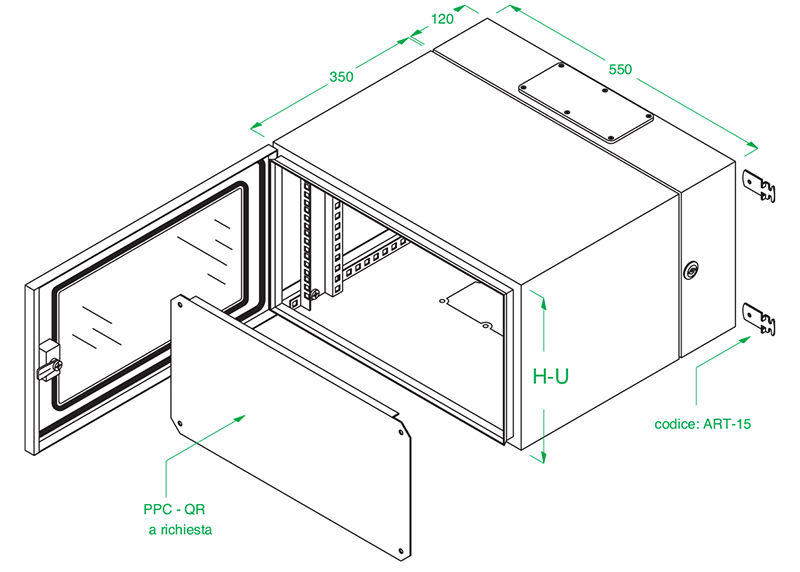

Quadri Rack a doppia sezione

Quadri rack 19" a doppia sezione da parete con grado di protezione  IP 55  ed  IP 40 , profondità 500 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

• lamiera di acciaio spessore 1,5 mm
• vernice epossipoliestere colore grigio chiaro RAL 7035
• porta e corpo centrale con angolo di apertura di 95°
• una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
• pannello porta componenti in lamiera zincata spessore 2 mm fissato alla parete di fondo*
• kit 4 staffette fissaggio a muro art.15*

* pannello e staffette per ancoraggio a muro sono accessori a richiesta

Per dettagli cliccate i codici in tabella

---

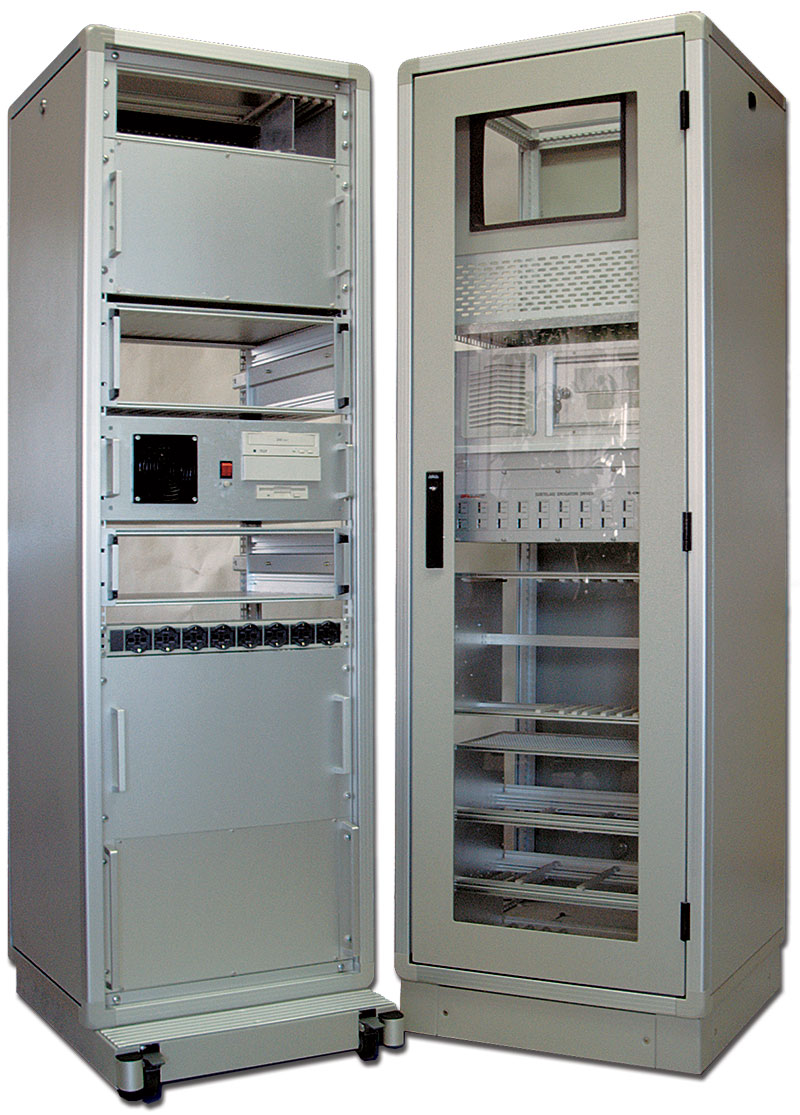

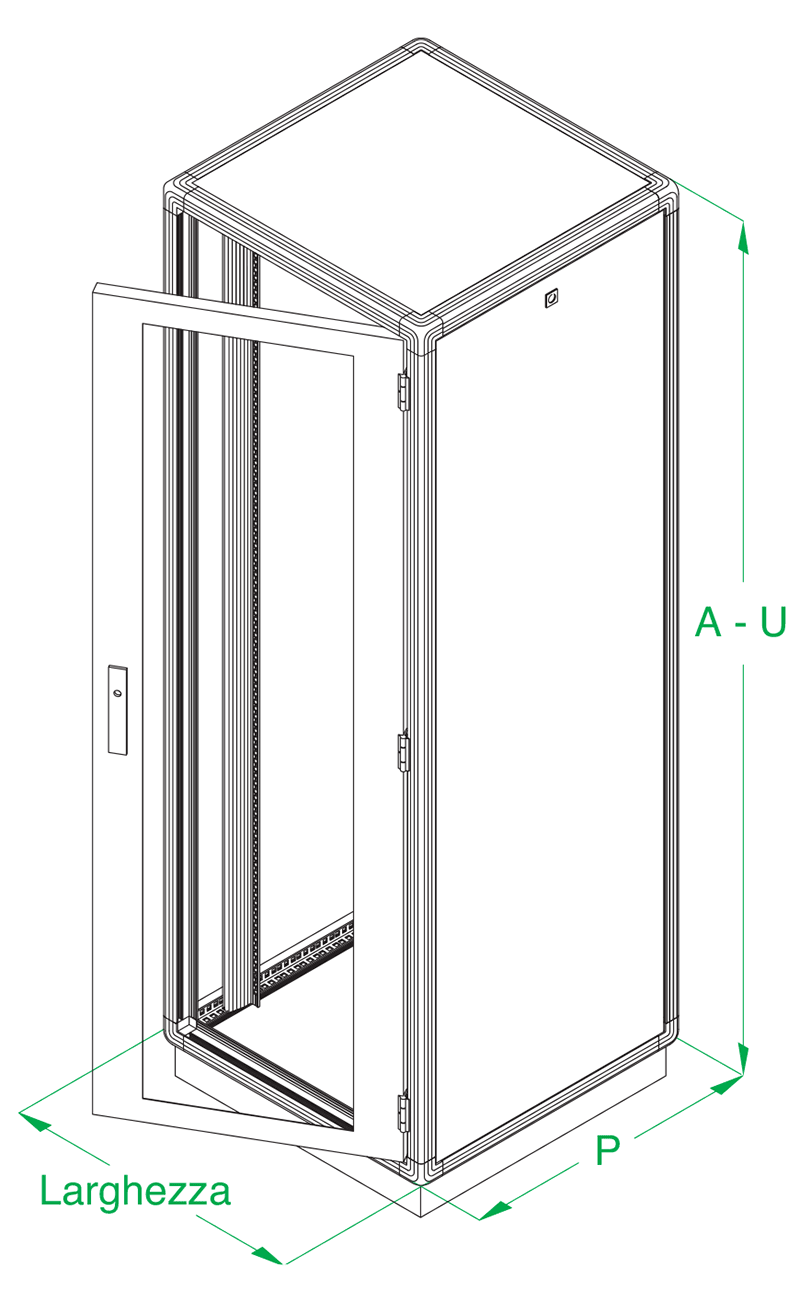

Armadi rack 19" modulari

Armadi rack 19" modulari con grado di protezione  IP 55  ed  IP 40* , con struttura portante in profili di alluminio estruso uniti da giunti a tre vie, anch'essi in lega di alluminio, coperti da coperchi in zama. Nel profilo estruso, che forma il telaio, è integrata l'aletta di battuta per le coperture, le quali, assieme al telaio, garantiscono un grado di protezione IP55

• lamiera di acciaio spessore 1,5 mm
• vernice epossipoliestere colore grigio chiaro RAL 7035
• Telaio in estruso di alluminio anodizzato naturale lega 6060 (a richiesta ALODINE 1000)
• porta anteriore con oblò e vetro temperato di sicurezza in acciaio 15/10 (a richiesta plexiglas, cieca, con grata in acciaio, lavorata a disegno)
• Tetto asportabile in acciaio 15/10 (a richiesta con predisposizione ventole, flange passaggio cavi, lavorazioni a disegno)
• porta con angolo di apertura di oltre 180°
• Pannelli laterali asportabili in acciaio 15/10
• Pannello posteriore asportabile in acciaio 15/10
• Zoccolo fisso altezza 70 mm in acciaio 20/10 (a richiesta con ruote, palettizzabile, con pedana o su disegno)
• n°2 montanti per il supporto dei componenti 19" (coppie aggiuntive a richiesta)

* Fianchi, porte, piastre e tutte le componenti dell'armadio sono personalizzabili su richiesta con possibilità di fori passaggio cavi, bocche di lupo, predisposizioni per elettronica, ecc.



I codici armadio in tabella che non rimandano alla relativa scheda tecnica sono relativi a prodotti mai costruiti.
Per tali codici prodotto e per misure diverse è comunque possibile chiedere un preventivo contattando l'ufficio commerciale.

---

Armadi rack 19" da pavimento

Armadi rack 19" da pavimento per cablaggi strutturati e networking con grado di protezione  IP 40 , profondità 500 mm e 600 mm (codici 864 ed 866) possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso con piastrina rimovibile.

• lamiera di acciaio spessore 1,5 mm
• vernice epossipoliestere colore grigio chiaro RAL 7035
• porta con angolo di apertura di 95°
• una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
• pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo (da acquistare separatamente)

Per dettagli cliccate i codici in tabella

*Gli armadi codice 854, 856, 864, 866 sono venduti senza fianchi perché armadi rack da utilizzare affiancati in batteria, i fianchi vanno acquistati separatamente. Gli armadi codice 842(P) ed 844(P) sono strutture monoblocco con fianchi inclusi.

---

Armadietti rack economici (da parete)



Gli armadietti rack da parete linea Dynamic Basic del produttore DIGITUS si caratterizzano per il costo estremamente contenuto in rapporto all'ottima qualità costruttiva e dei materiali impiegati. La porta è facilmente reversibile e i montanti rack facilmente regolabili.

Questi rack offrono un elevata protezione meccanica ed elettrica, isolando e proteggendo i componenti al loro interno. Le periferiche, raggruppate ed installate all'interno di un unico armadio rack sono protette da polvere ed accessi non autorizzati. Porte e fianchi hanno una robusta serratura.

• In acciaio mm 0.8 - 1.2, laccato, colori grigio chiaro (RAL 7035) e nero (RAL 9005)
• Rating di protezione  IP 20
• Porta frontale in vetro con angolo di apertura di 210°, struttura di acciaio con chiusura a chiave
• Fianchi laterali smontabili con levette
• Parete posteriore con predisposizioni per fissaggio a parete
• Ingresso cavi dall'alto o dal basso
• Predisposizione per ventole a soffitto
• 1 Coppia montanti rack anteriori regolabili in profondità (modelli profondi 450 mm)
• 2 Coppie montanti rack anteriori + posteriori, regolabili in profondità (modelli profondi 600 mm)
• IEC 297-2, DIN 41494/part 7, DIN 41491 part 1, EN 60950, VDE 0100

Per dettagli cliccate i codici in tabella

---

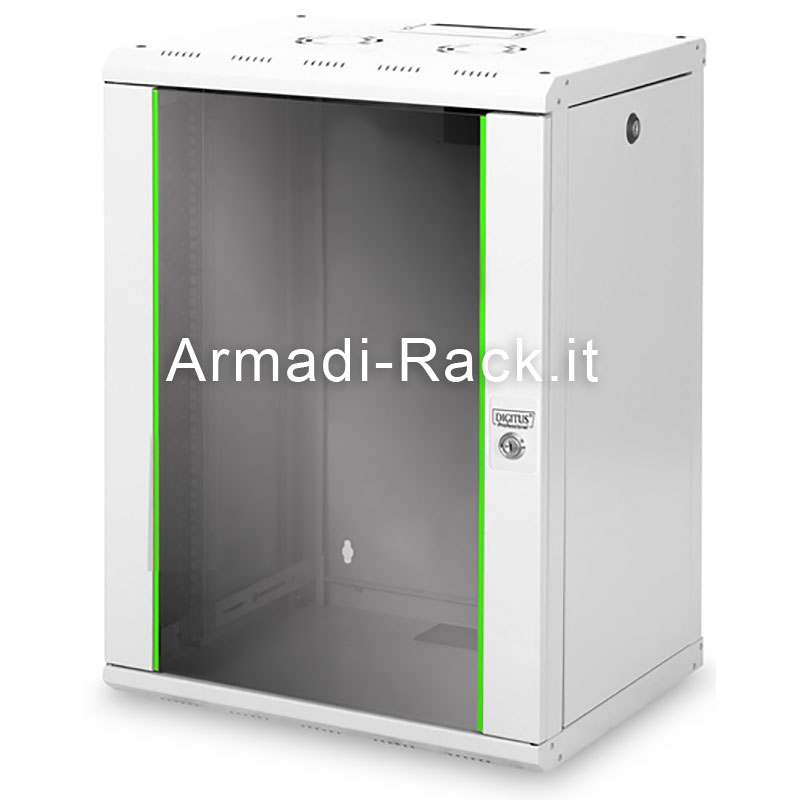

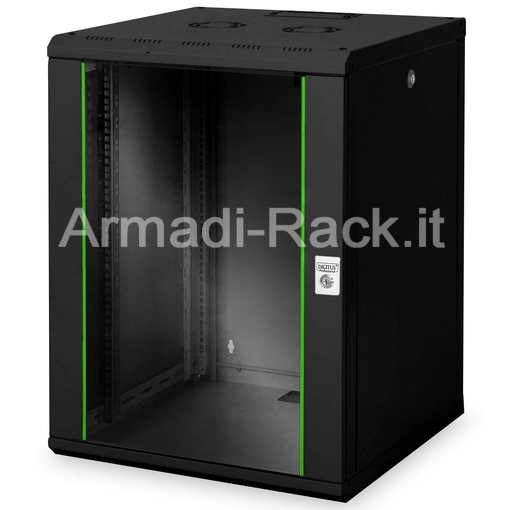

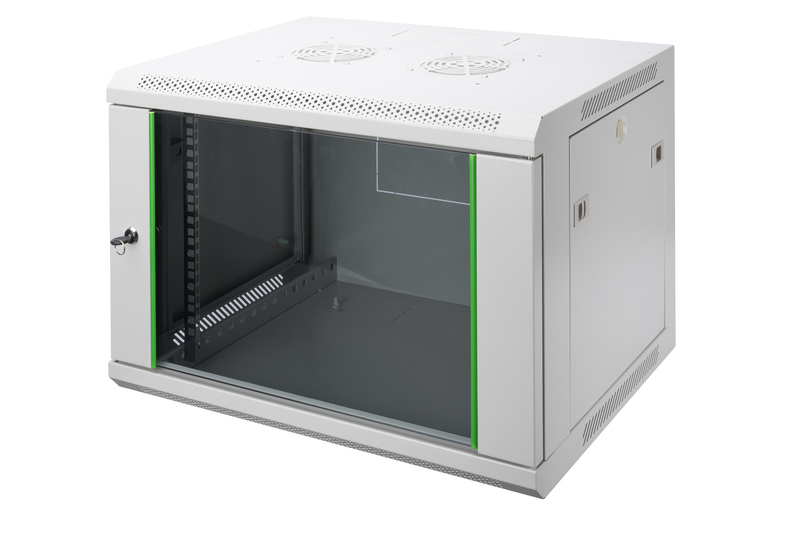

Armadi rack da parete linea Unique per reti e networking

Gli armadi rack da parete linea Unique del produttore DIGITUS hanno un ampia possibilità di impiego per tutte le comuni esigenze di networking e cablaggio strutturato. Caratterizzati da un design sobrio e moderno, buone finiture ed un elevato standard qualitativo, costruttivo e dei materiali impiegati. La porta è facilmente reversibile ed i montanti rack facilmente regolabili.

Questi rack offrono un elevata protezione meccanica ed elettrica, isolando e proteggendo i componenti al loro interno. Le periferiche, raggruppate ed installate all'interno di un unico armadio rack sono protette da polvere ed accessi non autorizzati. Porte e fianchi hanno una robusta serratura.

• In acciaio mm.1.1 - 1.5, laccato, colori grigio chiaro (RAL 7035) e nero (RAL 9005)
• Rating di protezione  IP 20
• Porta frontale in vetro con angolo di apertura di 210°, struttura di acciaio con chiusura a chiave,
• Fianchi laterali smontabili con chiusura a chiave
• Parete posteriore amovibile con predisposizioni per fissaggio a parete
• Ingresso cavi dall'alto o dal basso, con protezioni contro la polvere
• Predisposizione per ventole a soffitto
• 1 Coppia montanti rack anteriori regolabili in profondità (modelli profondi 450 mm)
• 2 Coppie montanti rack anteriori + posteriori, regolabili in profondità (modelli profondi 600 mm)
• IEC 297-2, DIN 41494/part 7, DIN 41491 part 1, EN 60950, VDE 0100

---

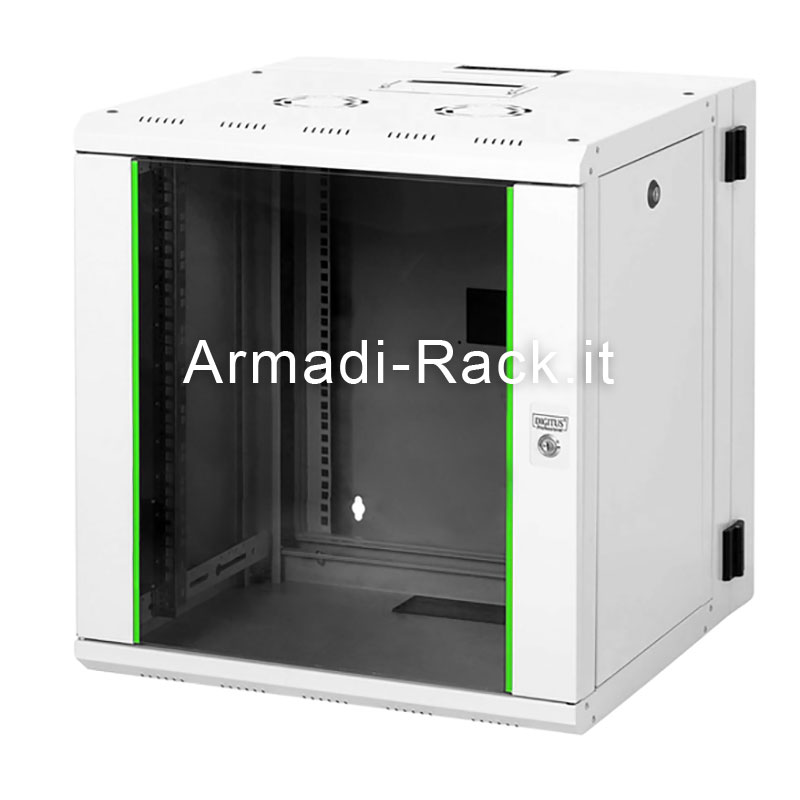

Armadi rack da parete a doppia sezione

Questi quadri rack Digitus da parete fanno sempre parte della linea Unique e ne condividono le caratteristiche principali.   Sono composti da due sezioni: una sezione è studiata per restare sempre attaccata al muro, l'altra sezione, con chiusura a chiave, può essere aperta consentendo un facile accesso alla parte posteriore degli apparati installati all'interno dell'armadio.

• In acciaio mm.1.1 - 1.5, laccato, colori grigio chiaro (RAL 7035)
• Rating di protezione  IP 20
• Porta frontale in vetro con angolo di apertura di 210°, struttura di acciaio con chiusura a chiave,
• Blocco anteriore incernierato con angolo di rotazione di 102°
• Fianchi laterali smontabili con chiusura a chiave
• Parete posteriore amovibile con predisposizioni per fissaggio a parete
• Ingresso cavi dall'alto o dal basso, con protezioni contro la polvere
• Predisposizione per ventole a soffitto
• 2 Coppie montanti rack anteriori + posteriori, ad elevata capacità di carico 100 kg complessivi
• IEC 297-2, DIN 41494/part 7, DIN 41491 part 1, EN 60950, VDE 0100



Per dettagli cliccate i codici in tabella

---

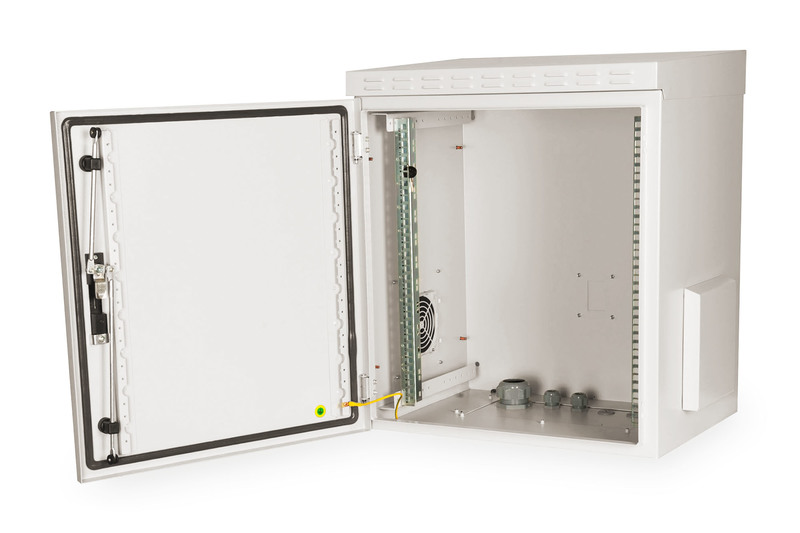

Quadri rack IP55 per esterno
