Armadi elettrici modulari, altezza 2100

Grado di protezione IP55, tensione nominale di isolamento 1000V, Tensione nominale d'impiego 690V, corrente nominale d'impiego dei portasbarre 2500A, corrente nominale di corto circuito 65KA per 1sec.

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

Cellulare: scorrere la tabella

Altezza / Larghezza armadi

H = 1800
H = 2000
H = 2100

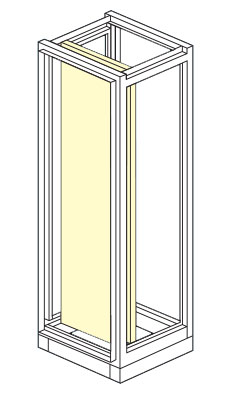

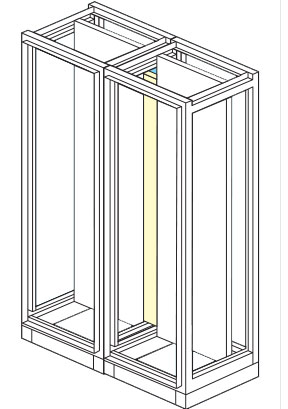

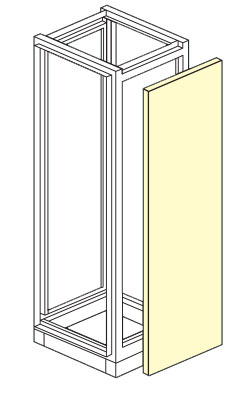

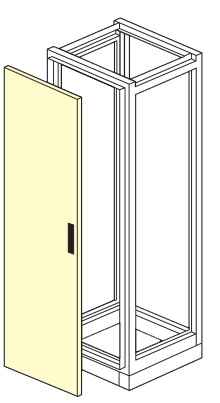

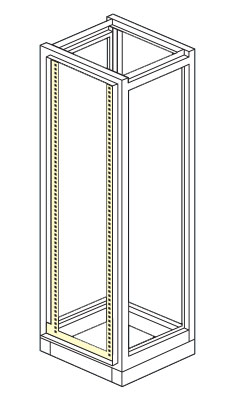

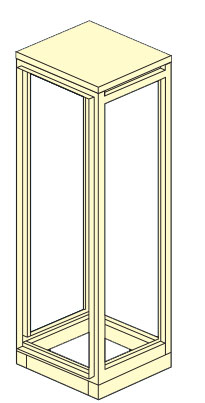

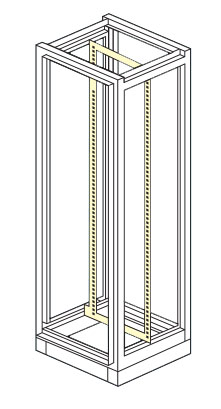

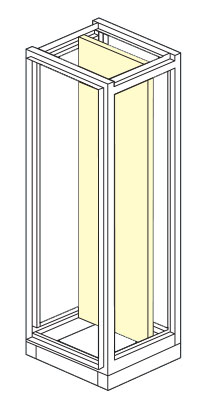

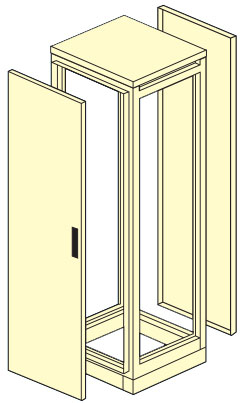

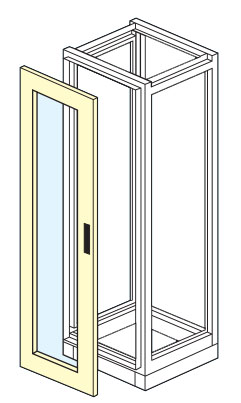

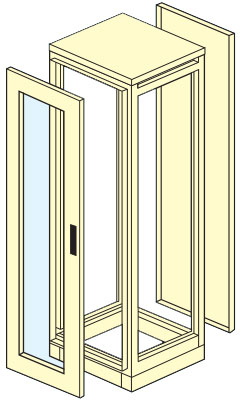

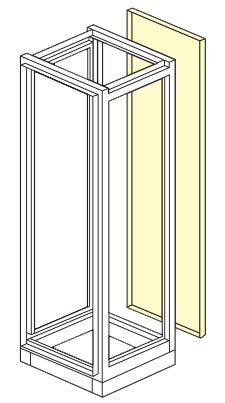

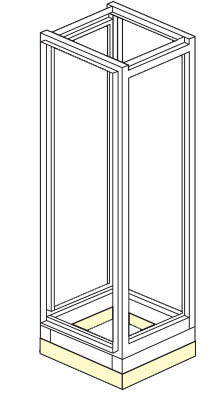

 scheletro armadio elettrico modulare altezza 1800,2000,2100 parete posteriore armadio elettrico modulare altezza 1800,2000,2100 porta anteriore cieca armadio elettrico modulare altezza 1800,2000,2100 armadio elettrico modulare altezza 1800,2000,2100 completo di porte cieche porta anteriore con finestra in cristallo temprato per armadio elettrico modulare altezza 1800,2000,2100 armadio elettrico modulare altezza 1800,2000,2100 completo di porta anteriore in cristallo piastra unica per armadio elettrico modulare altezza 1800,2000,2100 piastra unica per armadio elettrico modulare altezza 1800,2000,2100 pareti laterali per armadio elettrico modulare altezza 1800,2000,2100 porta interna per armadio elettrico modulare altezza 1800,2000,2100   piastra di giunzione per armadio elettrico modulare altezza 1800,2000,2100 telaio interno rack 19" x armadio elettrico modulare altezza 1800,2000,2100 telaio esterno armadio elettrico modulare altezza 1800,2000,2100 zoccolo armadio elettrico modulare h2000

Dimensioni
L x H x P (mm)

A
struttura

B
posteriore

C
porta cieca

A+B+C

D
porta oblò

A+B+D

piastra
unica

piastra
inserimento
laterale

laterali

porta
interna



giunzione
piastra

telaio
interno

telaio
esterno

zoccolo
supplementare

400 x 2100 x 400

 3941 3949 3749 3941P PC       3930L 3948*           2001

400 x 2100 x 500

 3942 3949 3749 3942P PC        3930L 3958*           2002

400 x 2100 x 600

 3943 3949 3749 3943P PC        3930L 3968*           2003

600 x 2100 x 400

 3951 3959 3751 3951P PC  3751A 3951P PV  3940 3940L 3948* 3741    3096  3793IS  3793S 2004

600 x 2100 x 500

 3952 3959 3751 3952P PC  3751A 3952P PV  3940  3940L 3958* 3741    3096  3793IS  3793S 2005

600 x 2100 x 600

 3953 3959 3751 3953P PC  3751A 3953P PV  3940  3940L 3968* 3741    3096  3793IS  3793S 2006

800 x 2100 x 400

 3961 3969 3753 3961P PC  3753A 3961P PV  3950  3950L 3948* 3743    3096  3793IM  3793L 2007

800 x 2100 x 500

 3962 3969 3753 3962P PC  3753A 3962P PV  3950  3950L 3958* 3743    3096  3793IM  3793L 2008

800 x 2100 x 600

 3963 3969 3753 3963P PC  3753A 3963P PV  3950  3950L 3968* 3743    3096  3793IM  3793L 2009

800 x 2100 x 800

 3964 3969 3753 3964P PC  3753A 3964P PV  3950  3950L 3978* 3743    3096  3793IM  3793L 2010

1000 x 2100 x 400

3971

 3979 3755 3971P PC  3755A 3971P PV  3960  3960L 3948* 3745    3096  3793IL   2011

1000 x 2100 x 500

 3972 3979 3755 3972P PC  3755A 3972P PV  3960  3960L 3958* 3745    3096  3793IL   2012

1000 x 2100 x 600

 3973 3979 3755 3973P PC  3755A 3973P PV  3960  3960L 3968* 3745    3096  3793IL   2013

1000 x 2100 x 800

 3974 3979 3755 3974P PC  3755A 3974P PV  3960  3960L 3978* 3745    3096  3793IL   2014

1200 x 2100 x 500

 •3991 3959* 3751* 3991P PC 3751A* 3991P PV
 3940*
 3958* 3741*    3096  3793IS*  3793S 2015

1200 x 2100 x 600

 •3992 3959* 3751* 3992P PC 3751A* 3992P PV
 3940*
 3968* 3741*    3096  3793IS*  3793S 2016

1600 x 2100 x 500

 •3993 3969* 3753* 3993P PC 3753A* 3993P PV 3958* 3743*    3096  3793IM*  3793L 2017

1600 x 2100 x 600

 •3994 3969* 3753* 3994P PC 3753A* 3994P PV 3968* 3743*    3096  3793IM*  3793L 2018
° Con montante centrale asportabile        * N°2 articoli per cabina

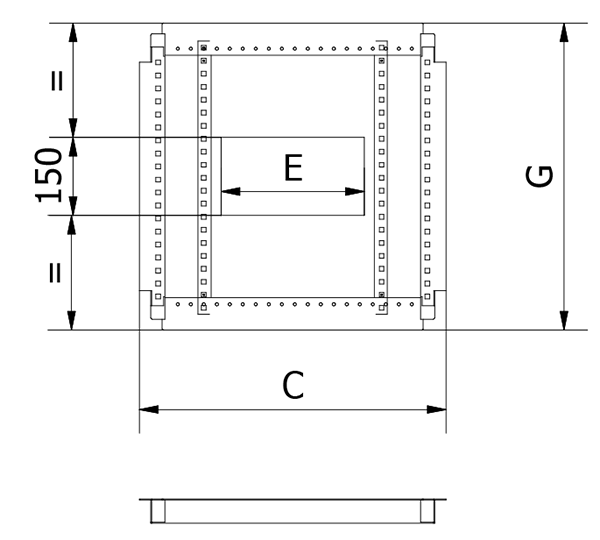

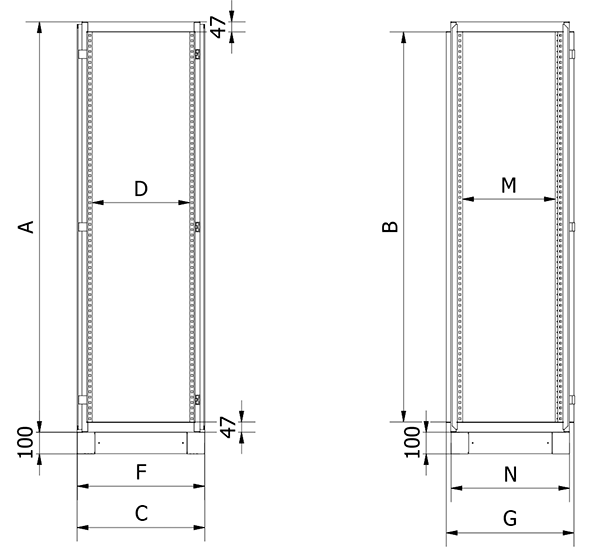

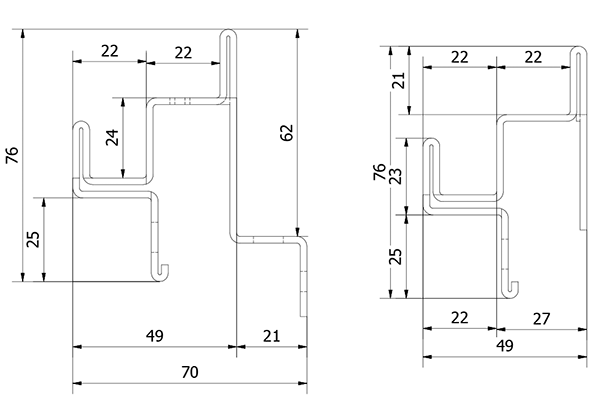

sezione montante vista "A" e vista "B"
