Struttura UniversalRack, telai open frame modulari per infinite applicazioni

Per telaio rack / open frame si intende una struttura (generalmente metallica) basata su almeno 2 lamine verticali dette Montanti Rack su cui vengono fissate con viti o collocate su apposite guide le apparecchiature elettroniche, audio video o di networking come server, switch, hub, router, patch panel e centralini.

I nostri telai rack sono realizzati con due strutture modulari in alluminio con analoghe caratteristiche ma differenti ambiti di utilizzo. Essi sono costruiti in estruso di alluminio anodizzato innestato su giunti a tre vie che consentono di realizzare strutture solide e leggere, ad elevatissima precisione meccanica ed estremamente versatili e modulari. Le due diverse strutture basate sullo stesso brevetto consentono di creare telai in alluminio di dimensioni variabili da pochi centimetri fino ad un massimo di 4 metri per dimensione.

Con la struttura denominata UniversalRack si possono realizzare solidi ed importanti armadi e telai con dimensioni fino a 4 metri per lato, la produzione standard sempre disponibile a magazzino prevede strutture di altezza da 6 a 50 unità rack con larghezze 551, 596 e 818 mm e profondità da 551 e 996 mm.

I telai open frame della famiglia UniversalRack hanno codici nella forma TR XX XX XX dove dopo le lettere TR troviamo 3 coppie di numeri che determinano le dimensioni della struttura espresse in unità rack: altezza le prime 2 cifre, larghezza le 2 centrali, profondità le 2 finali.

I componenti UniversalRack si basano su una struttura in robusti profili di alluminio estruso, resistenti all’usura, ad elevata precisione meccanica e dalla linea moderna e funzionale. Ogni profilo del telaio è dotato di due alette di sostegno a 90 gradi, entrambe possono essere dotate di foratura quadrata a passo 44,45 mm su tutta la lunghezza per consentire l'installazione dei componenti rack. I profili in alluminio estruso sono uniti mediante giunti a tre vie ai quali vengono fissati con viti a testa esagonale di filetto M10 e lunghe 30 mm. I giunti sono poi ricoperti da apposito coperchio di protezione. I profili estrusi sono realizzati in lega di alluminio 6060 anodizzato naturale, giunti e coperture sono in zama pressofusa.


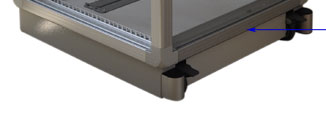

Gli armadi ed i telai UniversalRack sono ideali per realizzare contenitori per subracks, installare prodotti standard 19” quali server rack ed elettronica in generale. Per tutti i modelli sono disponibili un ampia gamma di accessori e personalizzazioni quali ripiani, chiusure laterali, tetto e fondo, piastra porta componenti, zoccoli con ruote o pallettabili, golfari e molto altro.

Nei telai larghi 551 mm (TRxx10xx) gli oggetti 19” si installano direttamente sui montanti frontali e posteriori (L=551 mm esterni corrisponde a 19" interni).

Nei telai larghi 596 mm (TRxx11xx) la composizione di fornitura comprende (in più rispetto al telaio largo 551 mm) 2 montanti rack di riduzione a 19” in acciaio codici ARMA.ML 19xx (dove xx indica il numero di unità)


Legenda esploso:

1 - Profilo estruso in alluminio cod. ARMA.PNG XX.Z (dove XX indica la lunghezza espressa in numero di unità rack; Z può assumere valore UNO o DUE ed indica se una o entrambe le alette hanno la foratura quadra a passo rack per i dadi in gabbietta). Per realizzare un telaio completo servono 4 profili estrusi per ogni dimensione ovvero in totale 12 pezzi.

2 - Angolare di giunzione cod. ARMA.TRC-2002 - Per 1 telaio servono 8 pezzi

3 - Coperchio angolare cod. ARMA.TRC-C2002 oppure ARMA.TRCFC2002 (coperchio giunto forato) - Per 1 telaio servono 8 pezzi

4 - Vite ad esagono incassato cod. ARMA.B-10-30 - Per 1 telaio servono 24 pezzi, 3 per giunto

5 - Montante 19” interno in alluminio cod. ARMA.ML-2-XX dove XX indica il numero di unità rack*

6 - Montante 19” esterno in alluminio cod. ARMA.SP XX dove XX indica il numero di unità rack*

7 - Montante 19” interno in acciaiocod. ARMA.ML 19/XX dove XX indica il numero di unità rack*

*i montanti di riduzione a 19", ARMA.ML-2, ARMA.SP ed ARMA.ML 19 sono necessari nei telai di larghezza 11U pari a 596 mm (TRxx11xx) e si fissano ai fori presenti nei profili che realizzano la profondità oppure nei telai di larghezza 16U pari a 818 mm (TRxx16xx) e si fissano su traverse di sostegno ARMA.SML.XX montate in basso sul fondo del telaio ed in alto sul tetto.



cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

U A (altezza) P (profondità) B (larghezza) numero unità rack altezza in mm profondità in mm larghezza 551 mm larghezza 596 mm larghezza 818 mm 12 641 551 TR121010 TR121110 TR121610 596 TR121011 TR121111 TR121611 730 TR121014 TR121114 TR121614 818 TR121016 TR121116 TR121616 996 TR121020 TR121120 TR121620 15 774 551 TR151010 TR151110 TR151610 596 TR151011 TR151111 TR151611 730 TR151014 TR151114 TR151614 818 TR151016 TR151116 TR151616 996 TR151020 TR151120 TR151620 18 907 551 TR181010 TR181110 TR181610 596 TR181011 TR181111 TR181611 730 TR181014 TR181114 TR181614 818 TR181016 TR181116 TR181616 996 TR181020 TR181120 TR181620 20 996 551 TR201010 TR201110 TR201610 596 TR201011 TR201111 TR201611 730 TR201014 TR201114 TR201614 818 TR201016 TR201116 TR201616 996 TR201020 TR201120 TR201620 24 1174 551 TR241010 TR241110 TR241610 596 TR241011 TR241111 TR241611 730 TR241014 TR241114 TR241614 818 TR241016 TR241116 TR241616 996 TR241020 TR241120 TR241620 30 1441 551 TR301010 TR301110 TR301610 596 TR301011 TR301111 TR301611 730 TR301014 TR301114 TR301614 818 TR301016 TR301116 TR301616 996 TR301020 TR301120 TR301620 36 1707 551 TR361010 TR361110 TR361610 596 TR361011 TR361111 TR361611 730 TR361014 TR361114 TR361614 818 TR361016 TR361116 TR361616 996 TR361020 TR361120 TR361620 42 1974 551 TR421010 TR421110 TR421610 596 TR421011 TR421111 TR421611 730 TR421014 TR421114 TR421614 818 TR421016 TR421116 TR421616 996 TR421020 TR421120 TR421620 45 2107 551 TR451010 TR451110 TR451610 596 TR451011 TR451111 TR451611 730 TR451014 TR451114 TR451614 818 TR451016 TR451116 TR451616 996 TR451020 TR451120 TR451620 47 2197 551 TR471010 TR471110 TR471610 596 TR471011 TR471111 TR471611 730 TR471014 TR471114 TR471614 818 TR471016 TR471116 TR471616 996 TR471020 TR471120 TR471620 50 2330 551 TR501010 TR501110 TR501610 596 TR501011 TR501111 TR501611 730 TR501014 TR501114 TR501614 818 TR501016 TR501116 TR501616 996 TR501020 TR501120 TR501620

Per i codici presenti in tabella che non rimandano a nessuna scheda tecnica e per misure differenti chiedete quotazione.


come calcolare il peso dei telai della famiglia UniversalRack:

il kit giunto con relative 3 viti e coperchio pesa 350 grammi, ne servono 8 quindi 350 gr. x 8 = 2,8 kg.
I profili pesano circa 1Kg/mt lineare la lunghezza di un profilo si ottiene moltiplicando il numero di unità per 44,45 mm e sommando al risultato 7,25 mm,

per esempio un telaio TR151016 pesa:

(15 x 44,45)+7,25  = 674,00 mm = 0, 674 m = 0,674 kg. x 4 = 2,70 kg
(10 x 44,45)+7,25  = 444,50 mm = 0, 445 m = 0,445 kg. x 4 = 1,78 kg
(16 x 44,45)+7,25  = 718,45 mm = 0, 718 m = 0,718 kg. x 4 = 2,87 kg
n. 8 giunti e relativi accessori = 350 gr. x 8 = 2,8 kg.
Totale 10,15 kg
