Telai e strutture rack 19" da laboratorio, per quadri di automazione, allestimento macchine

Strutture rack 19"

Per telaio rack / open frame si intende una struttura (generalmente metallica) basata su almeno 2 lamine verticali dette montanti rack su cui vengono fissate con viti o collocate su apposite guide le apparecchiature elettroniche, audio video o di networking come server, switch e centralini.
I telai rack sono strutture prive di coperture che offrono la massima libertà di intervento, e modifica, dei dispositivi installati. Vengono utilizzati prevalentemente in luoghi privi di polvere o in laboratori dove gli apparati non necessitano di particolari protezioni. Sono disponibili nello standard 19", 21" o in versione metrica (prevalentemente ad uso militare) con 2 o più montanti rack e dimensioni variabili.

• Telai rack a 2 profili 19" (a cornice) ⬇️
• Telai rack a 4 profili 19" carichi leggeri (ModulRack) ⬇️
• Telai rack a 4 o più profili 19" carichi pesanti (UniversalRack) ⬇️
• Telai rack a 4 o più profili 19" carichi estremamente pesanti (PowerRack) ⬇️

I nostri telai rack sono realizzati con strutture modulari in alluminio o acciaio, possono essere:


Tutti i telai hanno analoghe caratteristiche di massima ma differenti ambiti di utilizzo.

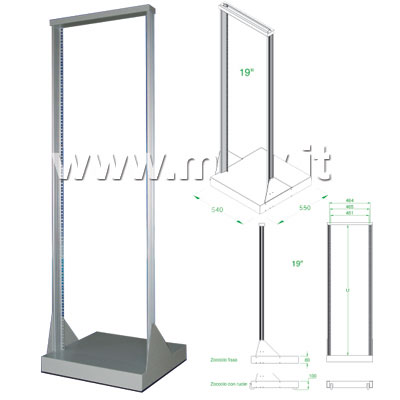

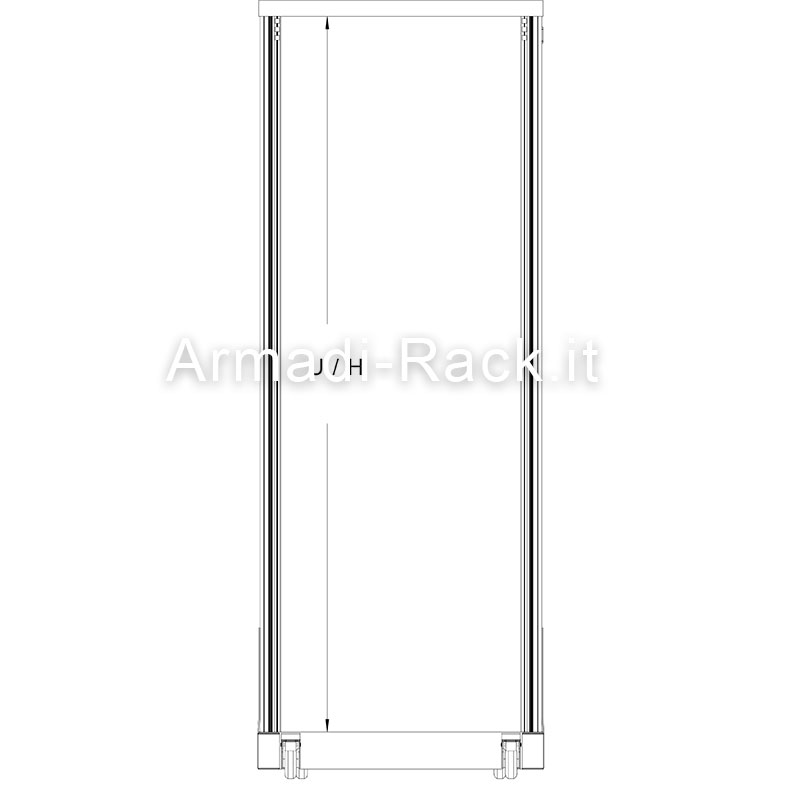

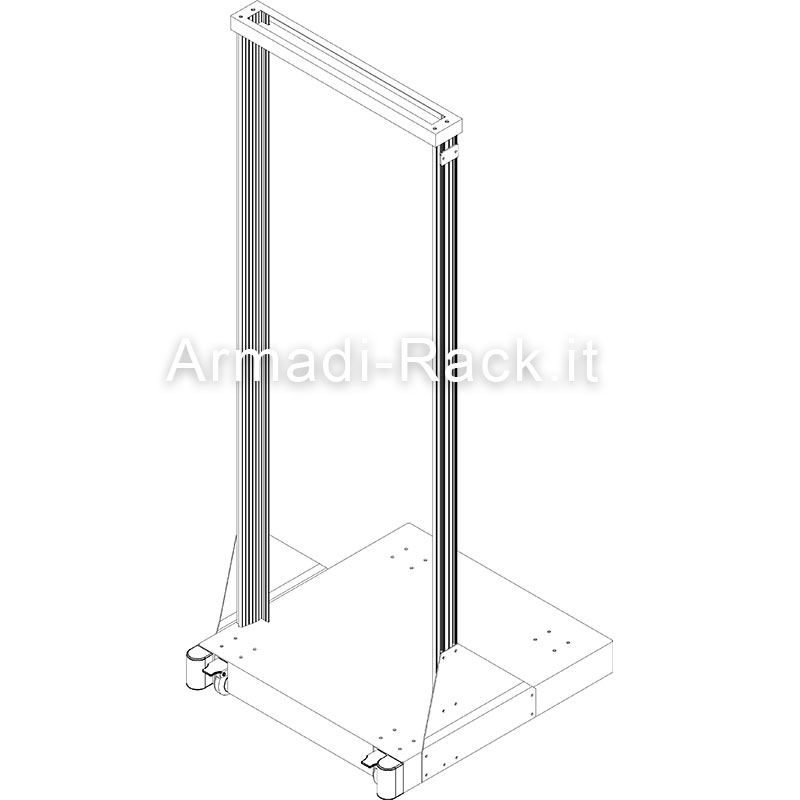

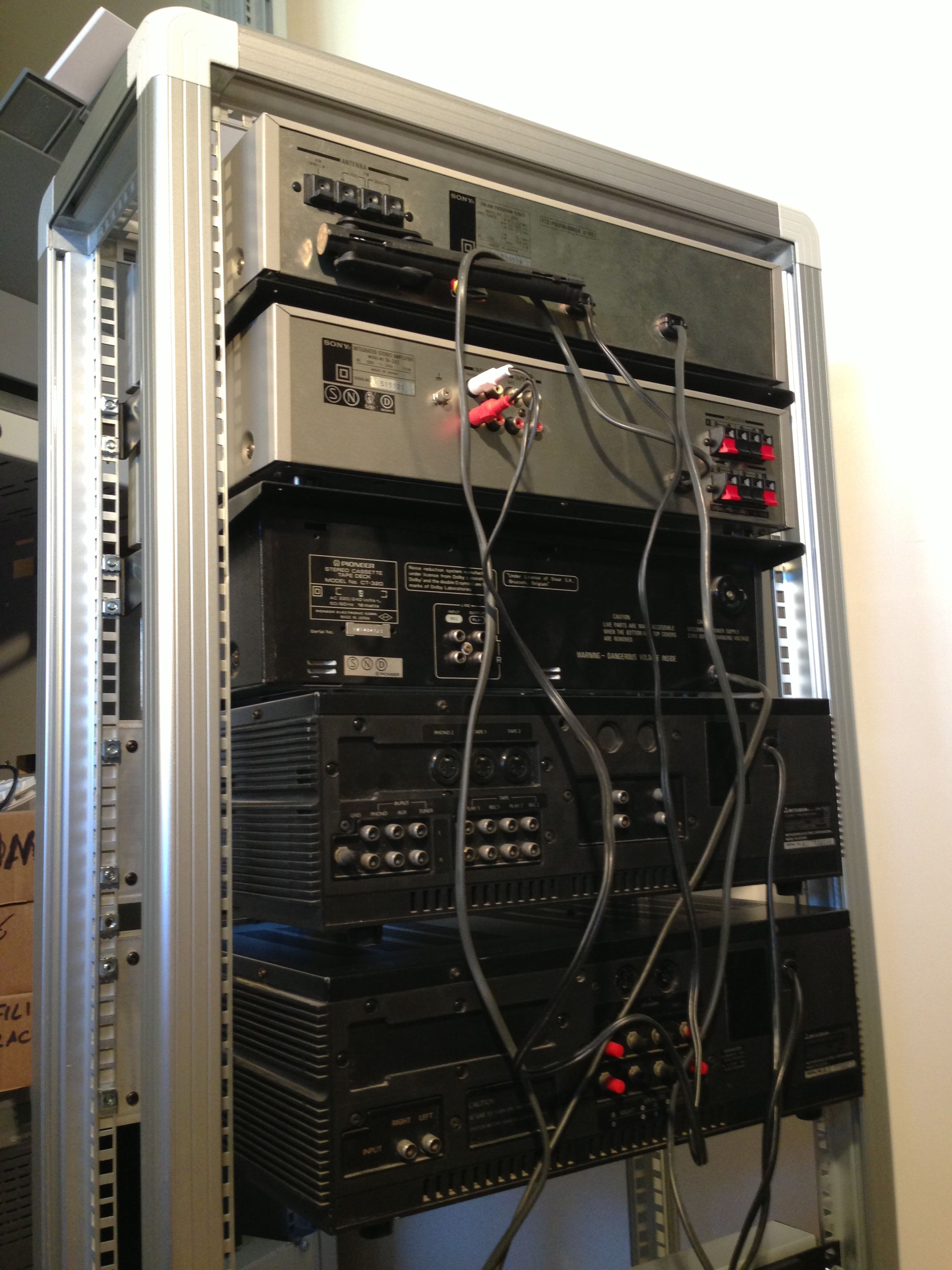

1. Telai "a cornice"

Questi telai da laboratorio vengono generalmente utilizzati per alloggiare apparecchiature elettriche ed elettroniche da collaudare o prototipare.

Materiale: alluminio lega 6060
Trattamento superficiale: anodizzato naturale (a richiesta superficie conduttiva e EMC)
Profili estrusi: con foratura quadra a passo 44,45 mm (U)

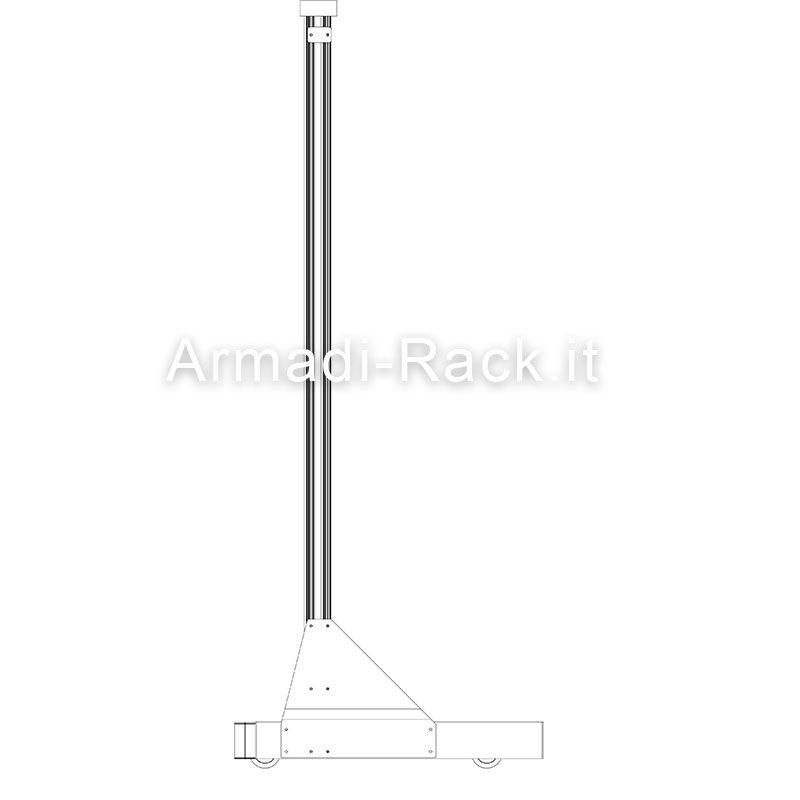

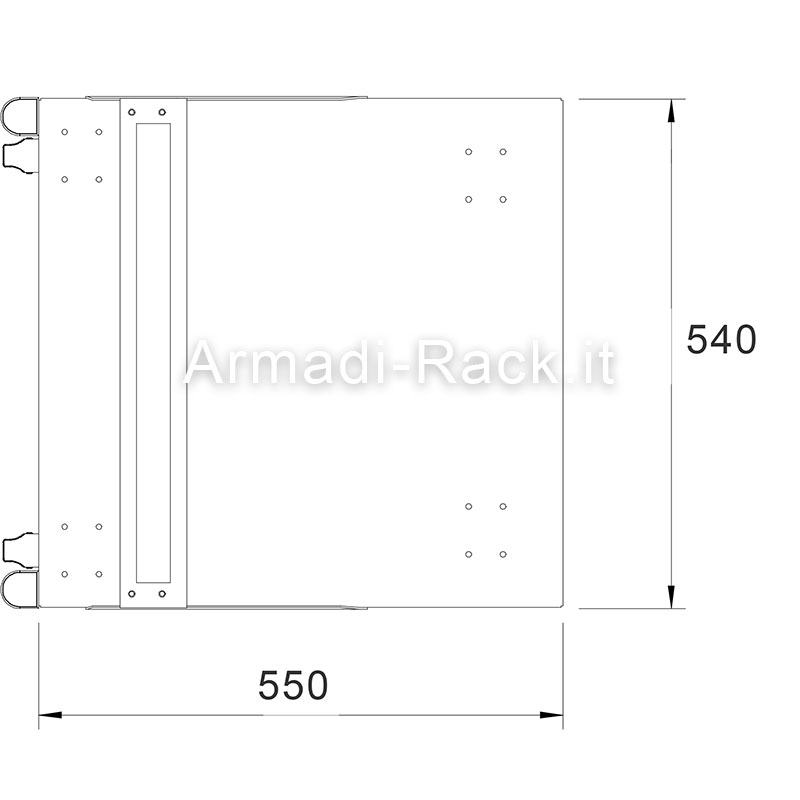

Zoccolo larghezza 540 mm, profondità 550 mm, altezza 80 mm (zoccolo fisso) 100 mm (zoccolo con ruote)

Per dettagli cliccate i codici in tabella

U	altezza zoccolo incluso	zoccolo fisso codici TL ... / zoccolo con ruota codici TLM ...
numero unità rack	altezza in mm	Cod.
30	1523 / 1543
		TL 19-30 / TLM 19-30
36	1793 / 1813
		TL 19-36 / TLM 19-36
42	2055 / 2075
		TL 19-42 / TLM 19-42
50	2455 / 2475
		TL 19-50 / TLM 19-50

Per i codici presenti in tabella che non rimandano a nessuna scheda tecnica e per misure differenti chiedete quotazione contattando l'ufficio commerciale.

---

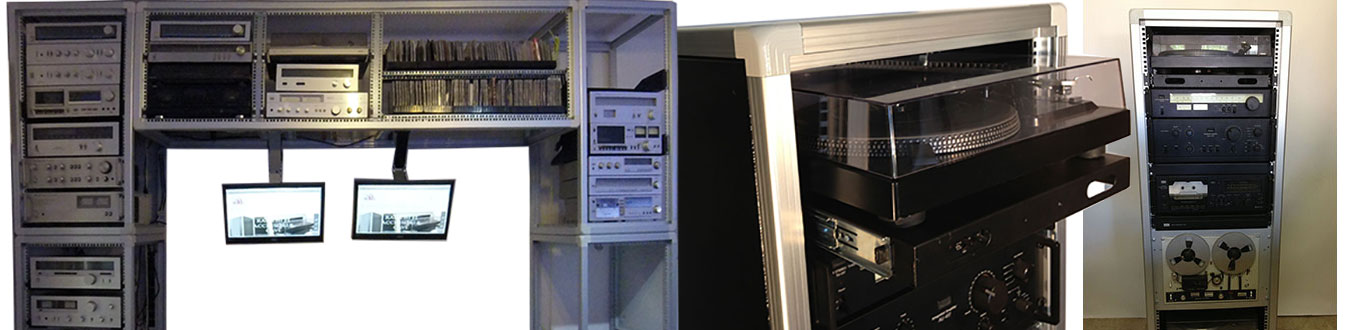

2. Telai "a gabbia"

Sono costruiti in estruso di alluminio innestato su giunti a tre vie che consentono di realizzare strutture solide e leggere, ad elevatissima precisione meccanica, estremamente versatili e modulari. Le due diverse strutture basate sullo stesso brevetto consentono di creare telai in alluminio di dimensioni variabili da pochi centimetri fino ad oltre 4 metri per dimensione.

ModulRack

La struttura denominata ModulRack serve a realizzare oggetti a larghezza rack 19" o inferiore, ideali per contenere elettronica e strumentazione.

UniversalRack

I telai denominati UniversalRack servono a realizzare oggetti a larghezza rack 19" o superiore, in grado di reggere carichi importanti e di grosse dimensioni.

PowerRack

I telai PowerRack sono strutture a "gabbia" realizzati con profili di acciaio trattato aluzinc innestati su giunti a tre vie, ideali per impieghi gravosi, garantiscono robustezza e funzionalità anche con carichi importanti, ideali per applicazioni che coinvolgono gruppi batterie, nuclei di ferrite, toroidali, componenti elettromeccaniche.


---

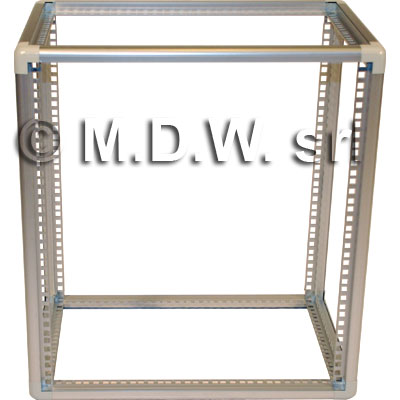

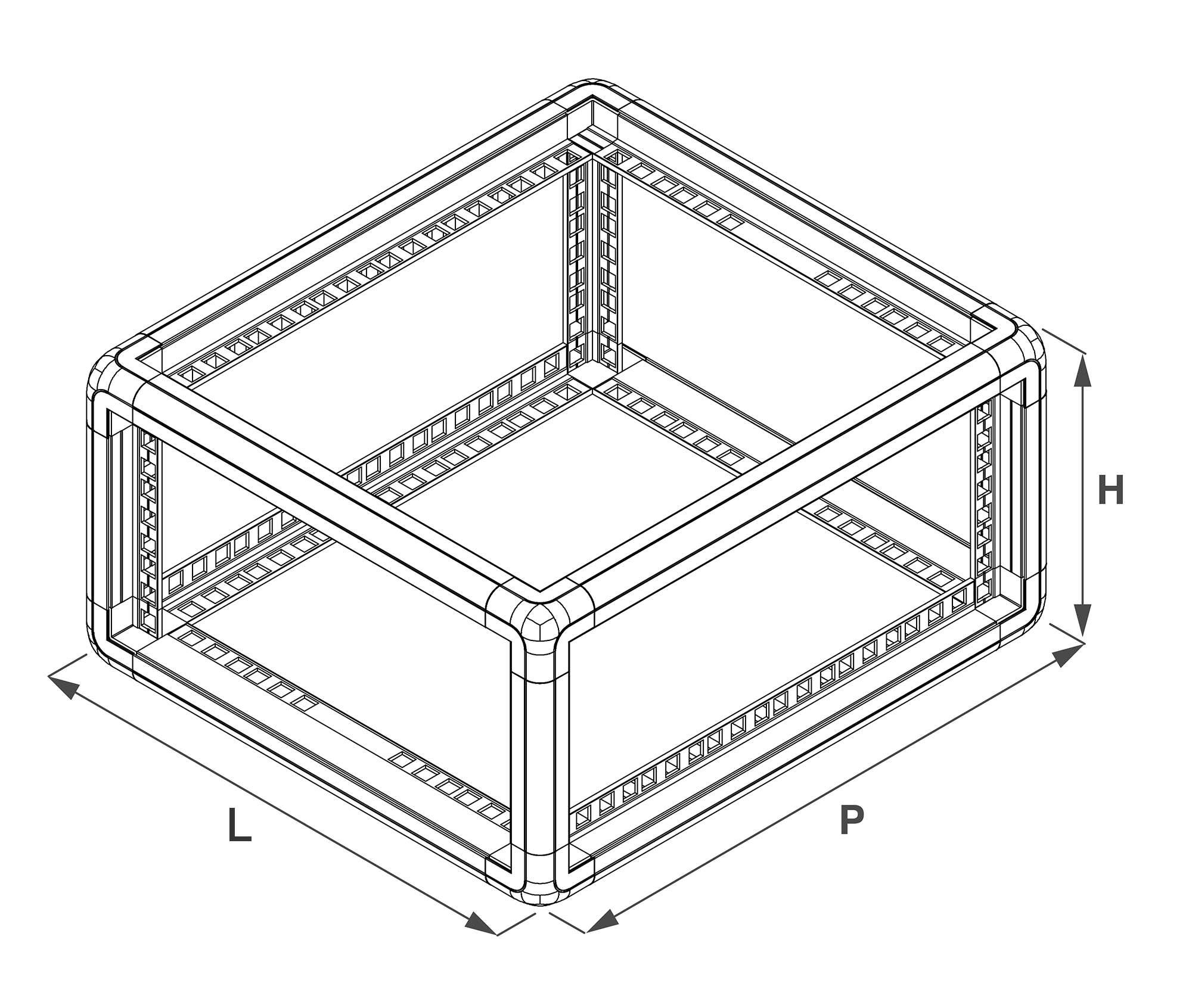

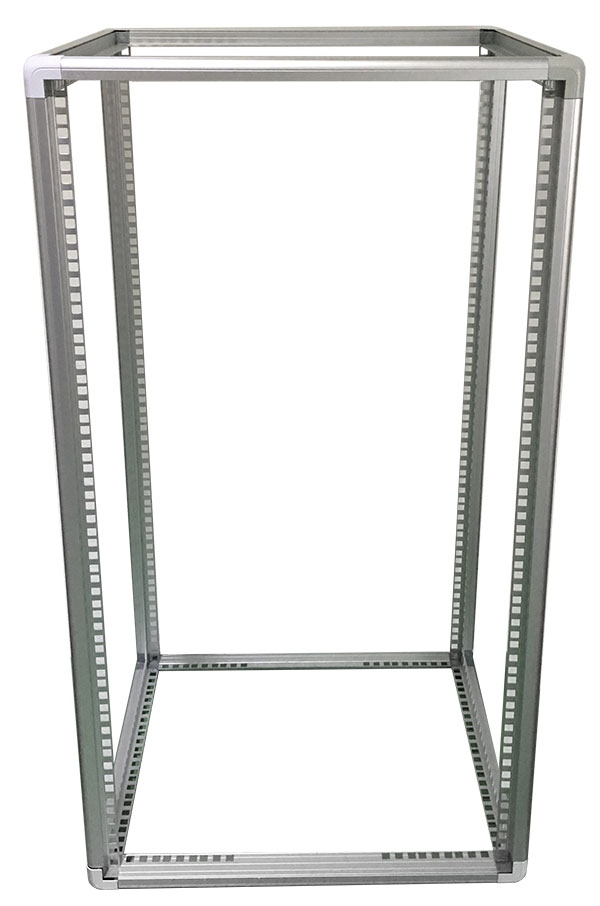

2.1 Telai ModulRack

Studiati per realizzare strutture a 4 profili, di larghezza 19" o inferiore.

Con la struttura ModulRack si possono realizzare telai a 4 prfili larghi 84HP (Horizontal Pitch) equivalente a 19’’ e strutture di larghezza inferiore:  60 HP = 328 mm, 42 HP = 237 mm.

Struttura in profili di alluminio imbullonati su giunti a tre vie per realizzare telai robusti, precisi e leggeri.
I profili sono in estruso di alluminio con la foratura a passo 44,45 mm su tutte le alette di sostegno.
Grazie ad un ampia gamma di accessori e componenti sono ideali per realizzare contenitori per strumentazione ed elettronica

I telai ModulRack hanno codici nella forma TV(A/B/C)XXXX dove la 3a lettera dopo il prefisso TV identifica lo spazio utile interno in larghezza (HP):

A=84HP = 451 mm interna (19"), ingombro esterno L=525 mm
B=60HP = 328 mm interna, ingombro esterno L=402 mm
C=42HP = 237 mm interna, ingombro esterno L=311 mm

la parte finale del codice composta di 4 numeri identifica:
l'altezza espressa in unità rack U le prime 2 cifre,
la profondità in cm (arrotondata) le ultime 2 cifre.

Per realizzare altre misure non in tabella contattateci ai riferimenti sotto

Per dettagli cliccate i codici in tabella

U	H	Larghezza			Profondità Reale in mm  togliere 40 mm per ottenere la profondità utile interna
unità   rack	altezza   in mm	hp	R (mm)	L (mm)	259	348	436	525	614
2	129	42	271	311	TVC 0225	TVC 0235	TVC 0245	TVC 0250	TVC 0260
		60	362	402	TVB 0225	TVB 0235	TVB 0245	TVB 0250	TVB 0260
		84	485	525	TVA 0225	TVA 0235	TVA 0245	TVA 0250	TVA 0260
3	174	42	271	311	TVC 0325	TVC 0335	TVC 0345	TVC 0350	TVC 0360
		60	362	402	TVB 0325	TVB 0335	TVB 0345	TVB 0350	TVB 0360
		84	485	525	TVA 0325	TVA 0335	TVA 0345	TVA 0350	TVA 0360
4	218	42	271	311	TVC 0425	TVC 0435	TVC 0445	TVC 0450	TVC 0460
		60	362	402	TVB 0425	TVB 0435	TVB 0445	TVB 0450	TVB 0360
		84	485	525	TVA 0425	TVA 0435	TVA 0445	TVA 0450	TVA 0460
5	263	42	271	311	TVC 0525	TVC 0535	TVC 0545	TVC 0550	TVC 0560
		60	362	402	TVB 0525	TVB 0535	TVB 0545	TVB 0550	TVB 0560
		84	485	525	TVA 0525	TVA 0535	TVA 0545	TVA 0550	TVA 0560
6	308	42	271	311	TVC 0625	TVC 0635	TVC 0645	TVC 0650	TVC 0660
		60	362	402	TVB 0625	TVB 0635	TVB 0645	TVB 0650	TVB 0660
		84	485	525	TVA 0625	TVA 0635	TVA 0645	TVA 0650	TVA 0660
7	352	42	271	311	TVC 0725	TVC 0735	TVC 0745	TVC 0750	TVC 0760
		60	362	402	TVB 0725	TVB 0735	TVB 0745	TVB 0750	TVB 0760
		84	485	525	TVA 0725	TVA 0735	TVA 0745	TVA 0750	TVA 0760
8	397	42	271	311	TVC 0825	TVC 0835	TVC 0845	TVC 0850	TVC 0860
		60	362	402	TVB 0825	TVB 0835	TVB 0845	TVB 0850	TVB 0860
		84	485	525	TVA 0825	TVA 0835	TVA 0845	TVA 0850	TVA 0860
9	441	42	271	311	TVC 0925	TVC 0935	TVC 0945	TVC 0950	TVC 0960
		60	362	402	TVB 0925	TVB 0935	TVB 0945	TVB 0950	TVB 0960
		84	485	525	TVA 0925	TVA 0935	TVA 0945	TVA 0950	TVA 0960
12	574	42	271	311	TVC 1225	TVC 1235	TVC 1245	TVC 1250	TVC 1260
		60	362	402	TVB 1225	TVB 1235	TVB 1245	TVB 1250	TVB 1260
		84	485	525	TVA 1225	TVA 1235	TVA 1245	TVA 1250	TVA 1260
15	707	42	271	311	TVC 1525	TVC 1535	TVC 1545	TVC 1550	TVC 1560
		60	362	402	TVB 1525	TVB 1535	TVB 1545	TVB 1550	TVB 1560
		84	485	525	TVA 1525	TVA 1535	TVA 1545	TVA 1550	TVA 1560
18	841	42	271	311	TVC 1825	TVC 1835	TVC 1845	TVC 1850	TVC 1860
		60	362	402	TVB 1825	TVB 1835	TVB 1845	TVB 1850	TVB 1860
		84	485	525	TVA 1825	TVA 1835	TVA 1845	TVA 1850	TVA 1860
21	974	42	271	311	TVC 2125	TVC 2135	TVC 2145	TVC 2150	TVC 2160
		60	362	402	TVB 2125	TVB 2135	TVB 2145	TVB 2150	TVB 2160
		84	485	525	TVA 2125	TVA 2135	TVA 2145	TVA 2150	TVA 2160

---

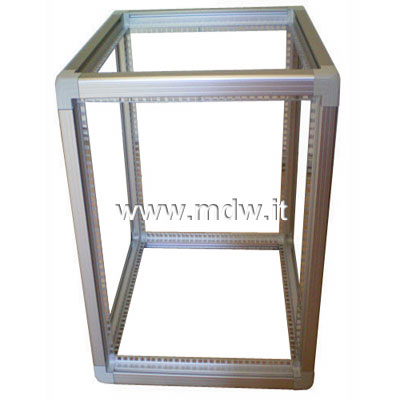

3. UniversalRack

La famiglia di prodotti denominata UniversalRack è ottimizzata per realizzare solidi ed importanti strutture con larghezza 19" o superiore (fino a 4 metri per lato). I telai open frame di questa serie hanno codici nella forma TRhhwwdd dove dopo le lettere TR troviamo 3 coppie di numeri che determinano le dimensioni della struttura espresse in unità rack: altezza le prime 2 cifre, larghezza le 2 centrali, profondità le 2 finali.

Nei telai larghi 10U = 551 mm (TRhh10dd) gli oggetti 19” si installano direttamente sui montanti frontali e posteriori (L=551 mm esterni corrisponde a 19" interni).

Nei telai larghi 11U = 596 mm (TRhh11dd) e 16U = 818 mm (TRhh16dd) il sistema 19" viene realizzato con appositi montanti rack di riduzione a 19” in acciaio codici ARMA.ML 19xx (dove xx indica il numero di unità)

Composizione telai:
1 - Profilo estruso in alluminio cod. ARMA.PNG XX.Z (dove XX indica la lunghezza espressa in numero di unità rack; Z può assumere valore UNO o DUE ed indica se una o entrambe le alette hanno la foratura quadra a passo rack per i dadi in gabbietta). Per realizzare un telaio completo servono 4 profili estrusi per ogni dimensione ovvero in totale 12 pezzi.

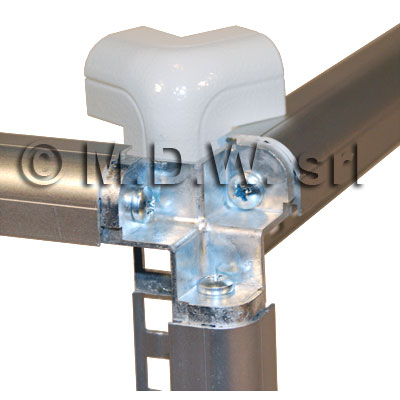

2 - Angolare di giunzione cod. ARMA.TRC-2002 - Per 1 telaio servono 8 pezzi

3 - Coperchio angolare cod. ARMA.TRC-C2002 (oppure cod. ARMA.TRCFC2002 coperchio forato) - Per 1 telaio servono 8 pezzi

4 - Vite ad esagono incassato cod. ARMA.B-10-30 - Per 1 telaio servono 24 pezzi

5 - Montante 19” interno in alluminio cod. ARMA.ML-2-XX dove XX indica il numero di unità rack*

6 - Montante 19” esterno in alluminio cod. ARMA.SP XX dove XX indica il numero di unità rack*

7 - Montante 19” interno in acciaio cod. ARMA.ML 19/XX dove XX indica il numero di unità rack*

*i montanti di riduzione a 19", ARMA.ML-2, ARMA.SP ed ARMA.ML 19 sono necessari nei telai di larghezza 11U pari a 596 mm (TRxx11xx) e si fissano ai fori presenti nei profili che realizzano la profondità oppure nei telai di larghezza 16U pari a 818 mm (TRxx16xx) e si fissano su traverse di sostegno ARMA.SML.XX montate in basso sul fondo del telaio ed in alto sul tetto.

Per dettagli cliccate i codici in tabella

U	A (altezza)	P (profondità)	B (larghezza)
numero unità rack	altezza in mm	profondità in mm	larghezza 551 mm	larghezza 596 mm	larghezza 818 mm
12	641	551	TR121010	TR121110	TR121610
		596	TR121011	TR121111	TR121611
		730	TR121014	TR121114	TR121614
		818	TR121016	TR121116	TR121616
		996	TR121020	TR121120	TR121620
15	774	551	TR151010	TR151110	TR151610
		596	TR151011	TR151111	TR151611
		730	TR151014	TR151114	TR151614
		818	TR151016	TR151116	TR151616
		996	TR151020	TR151120	TR151620
18	907	551	TR181010	TR181110	TR181610
		596	TR181011	TR181111	TR181611
		730	TR181014	TR181114	TR181614
		818	TR181016	TR181116	TR181616
		996	TR181020	TR181120	TR181620
20	996	551	TR201010	TR201110	TR201610
		596	TR201011	TR201111	TR201611
		730	TR201014	TR201114	TR201614
		818	TR201016	TR201116	TR201616
		996	TR201020	TR201120	TR201620
24	1174	551	TR241010	TR241110	TR241610
		596	TR241011	TR241111	TR241611
		730	TR241014	TR241114	TR241614
		818	TR241016	TR241116	TR241616
		996	TR241020	TR241120	TR241620
30	1441	551	TR301010	TR301110	TR301610
		596	TR301011	TR301111	TR301611
		730	TR301014	TR301114	TR301614
		818	TR301016	TR301116	TR301616
		996	TR301020	TR301120	TR301620
36	1707	551	TR361010	TR361110	TR361610
		596	TR361011	TR361111	TR361611
		730	TR361014	TR361114	TR361614
		818	TR361016	TR361116	TR361616
		996	TR361020	TR361120	TR361620
42	1974	551	TR421010	TR421110	TR421610
		596	TR421011	TR421111	TR421611
		730	TR421014	TR421114	TR421614
		818	TR421016	TR421116	TR421616
		996	TR421020	TR421120	TR421620
45	2107	551	TR451010	TR451110	TR451610
		596	TR451011	TR451111	TR451611
		730	TR451014	TR451114	TR451614
		818	TR451016	TR451116	TR451616
		996	TR451020	TR451120	TR451620
47	2197	551	TR471010	TR471110	TR471610
		596	TR471011	TR471111	TR471611
		730	TR471014	TR471114	TR471614
		818	TR471016	TR471116	TR471616
		996	TR471020	TR471120	TR471620
50	2330	551	TR501010	TR501110	TR501610
		596	TR501011	TR501111	TR501611
		730	TR501014	TR501114	TR501614
		818	TR501016	TR501116	TR501616
		996	TR501020	TR501120	TR501620

Per i codici presenti in tabella che non rimandano a nessuna scheda tecnica e per misure differenti chiedete quotazione.


come calcolare il peso dei telai della famiglia UniversalRack:

il kit giunto con relative 3 viti e coperchio pesa 350 grammi, ne servono 8 quindi 350 gr. x 8 = 2,8 kg.
I profili pesano circa 1Kg/mt lineare la lunghezza di un profilo si ottiene moltiplicando il numero di unità per 44,45 mm e sommando al risultato 7,25 mm,

per esempio un telaio TR151016 pesa:

(15 x 44,45)+7,25  = 674,00 mm = 0, 674 m = 0,674 kg. x 4 = 2,70 kg
(10 x 44,45)+7,25  = 444,50 mm = 0, 445 m = 0,445 kg. x 4 = 1,78 kg
(16 x 44,45)+7,25  = 718,45 mm = 0, 718 m = 0,718 kg. x 4 = 2,87 kg
n. 8 giunti e relativi accessori = 350 gr. x 8 = 2,8 kg.
Totale 10,15 kg





---

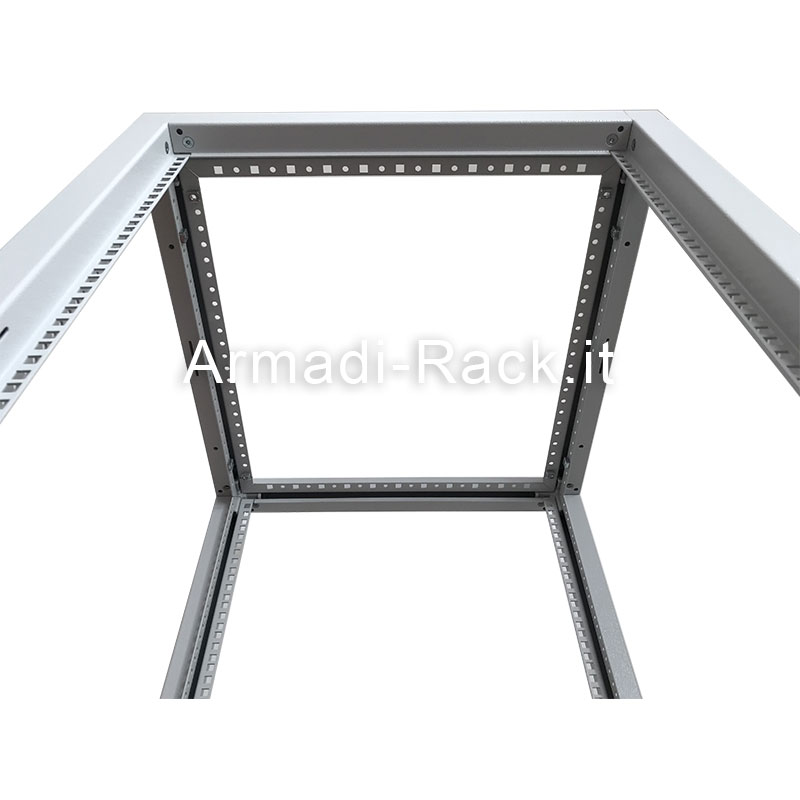

4. PowerRack

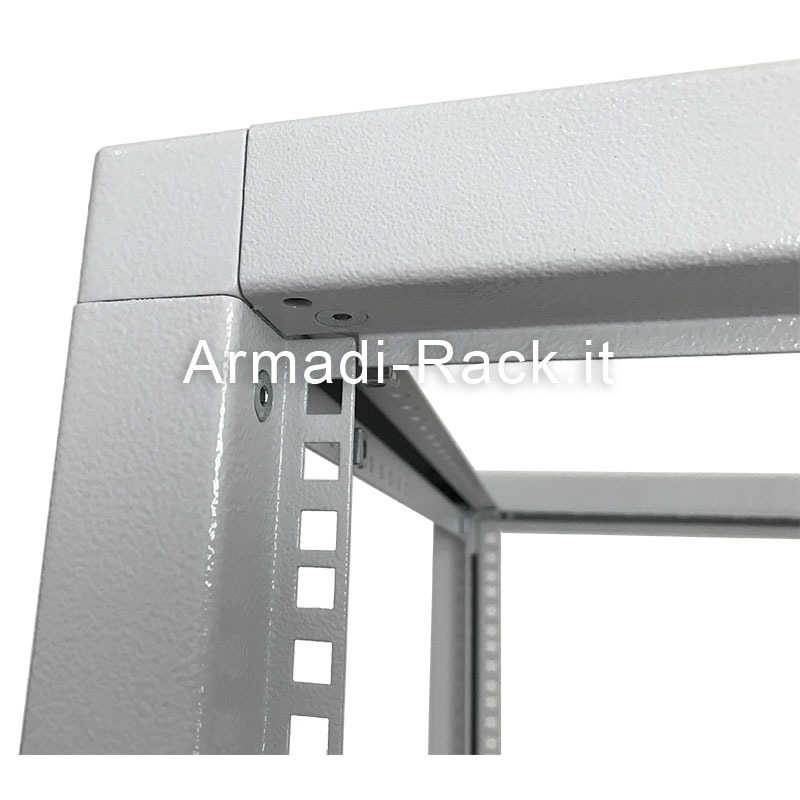

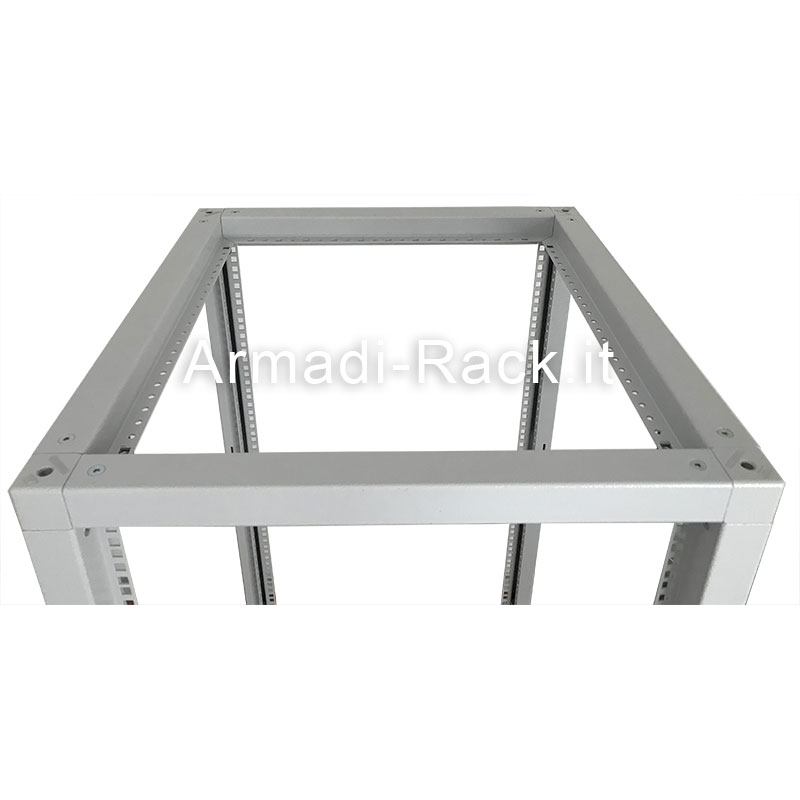

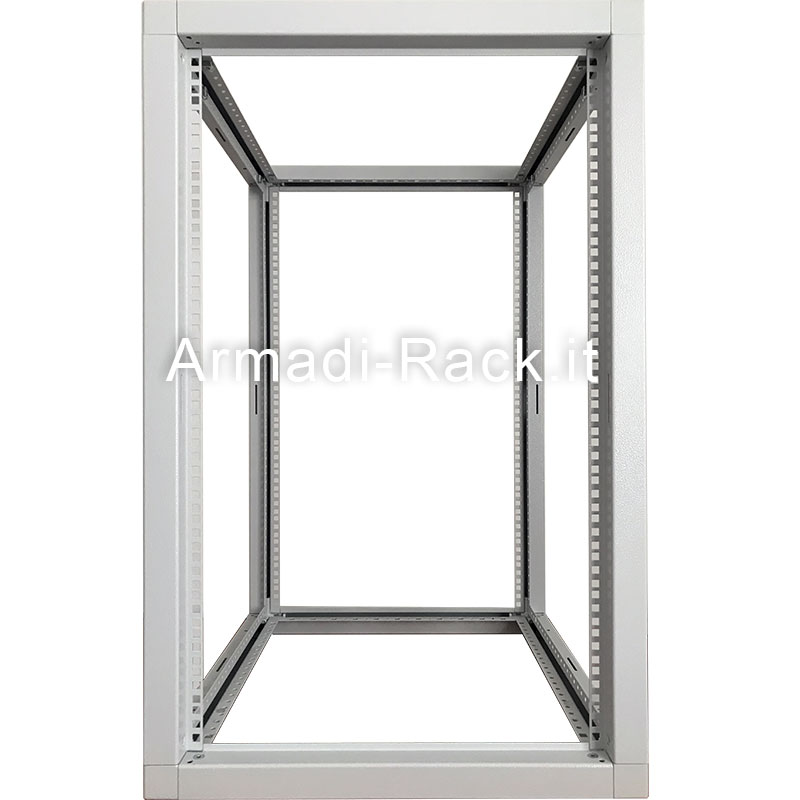

I telai PowerRack sono strutture a "gabbia" realizzati con profili di acciaio trattato aluzinc innestati su giunti a tre vie, ideali per impieghi gravosi, garantiscono robustezza e funzionalità anche con carichi importanti, pensati espressamente per applicazioni che coinvolgono gruppi batterie, nuclei di ferrite, toroidali, componenti elettromeccaniche.

Telaio in acciaio tubolare di spessore 2 mm assemblato per mezzo di giunti a 3 vie vincolati da viti di filetto M6, completamente smontabile per un più facile trasporto, disponibile in versione Aluzinc naturale, verniciato RAL 7035 o su richiesta di qualunque colere.

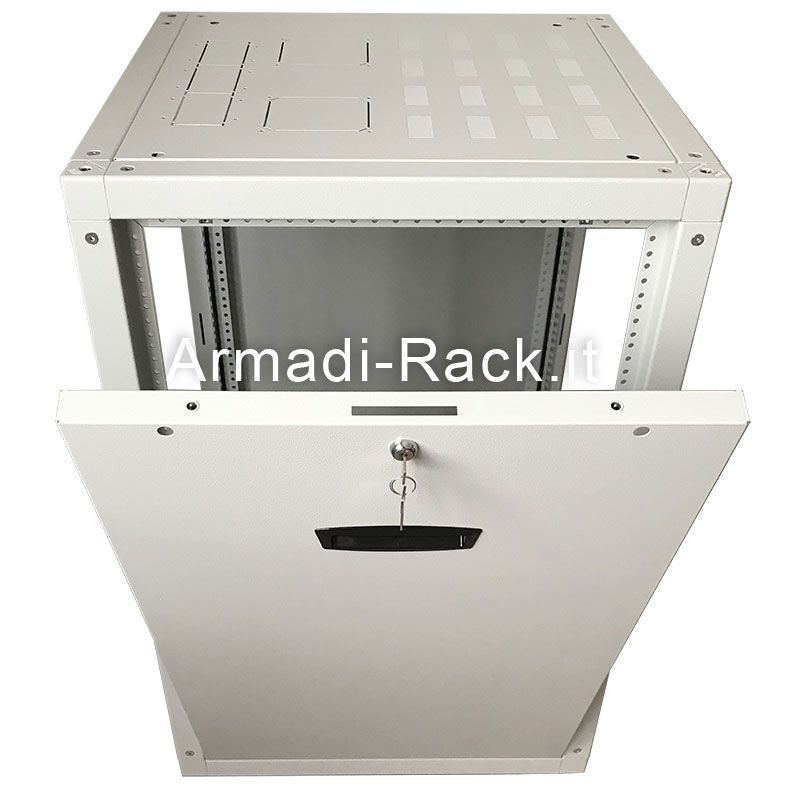

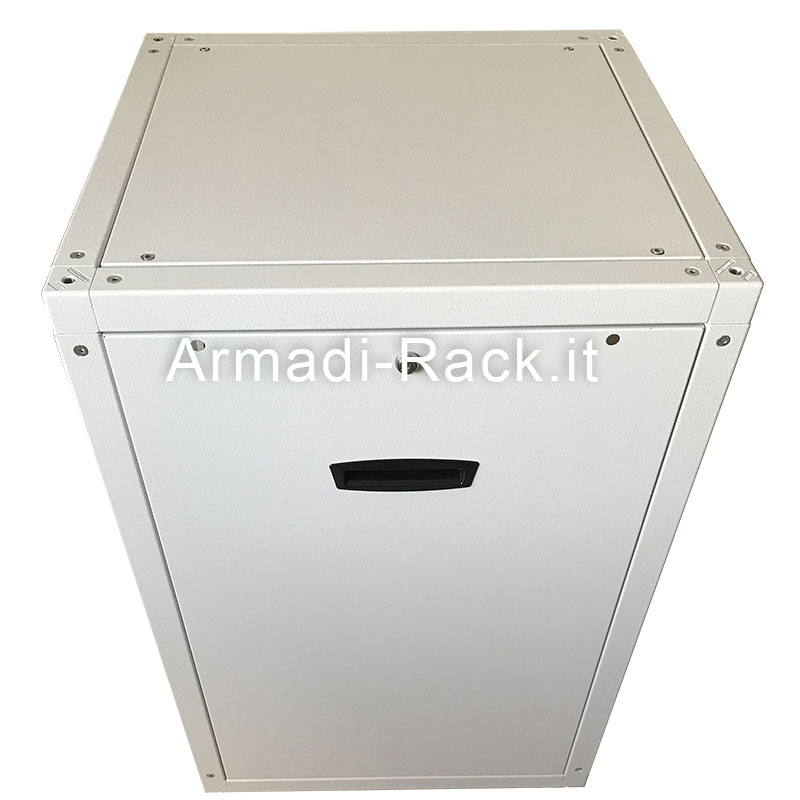

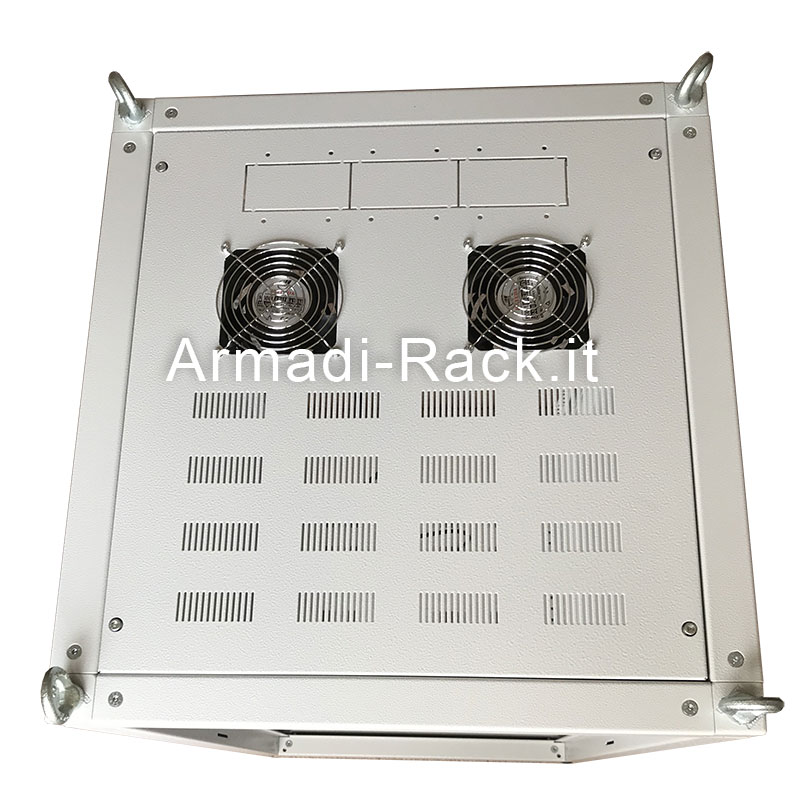

Come tutti i telai a "gabbia" si prestano ad essere completati con tetto - fondo - fianchi - porte, trasformandosi in robusti armadi chiusi su tutti i lati o solo in parte a seconda delle specifiche esigenze.

Le coperture quali tetto, fianchi e porte chiudono ad incasso garantendo un ottima tenuta ed un risultato estetico di altissimo livello, possono essere ciechi, areati, con alettature di diverse tipologie e dimensioni, bocche di lupo, finestre in cristallo temprato, plexiglas o altro su specifica cliente.

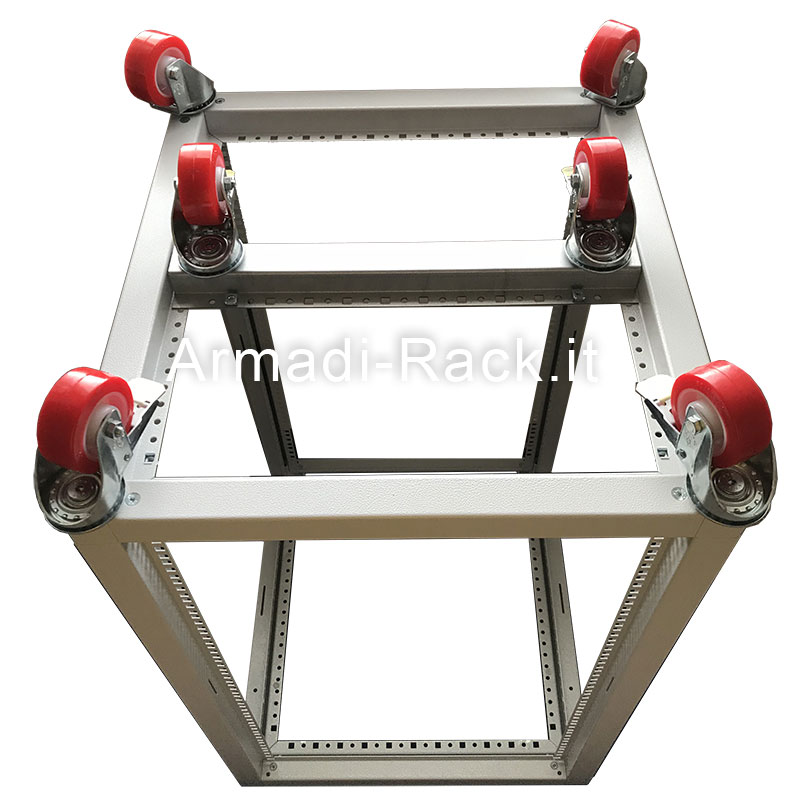

La possibilità di montare ruote sia direttamente sui vertici della struttura sia su apposite traverse consente di realizzare strutture singole con più di 4 ruote e quindi in grado di distribuire pesi importanti in modo più omogeneo.

Per dettagli cliccate i codici in tabella

U	altezza	profondità	larghezza
numero unità rack	altezza in mm	profondità in mm	larghezza 565 mm	larghezza 600 mm
18	898	600	TR185660	TR186060
		800	TR185680	TR186080
		1000	TR1856100	TR1860100
24	1164	600	TR245660	TR246060
		800	TR245680	TR246080
		1000	TR2456100	TR2460100
30	1430	600	TR305660	TR306060
		800	TR305680	TR306080
		1000	TR3056100	TR3060100
32	1518	600	TR325660	TR326060
		800	TR325680	TR326080
		1000	TR3256100	TR3260100
36	1695	600	TR365660	TR366060
		800	TR365680	TR366080
		1000	TR3656100	TR3660100
42	1960	600	TR425660	TR426060
		800	TR425680	TR426080
		1000	TR4256100	TR4260100

Per i codici presenti in tabella che non rimandano a nessuna scheda tecnica e per misure differenti chiedete quotazione contattando l'ufficio commerciale.
