Glossario quadri elettrici e di comando, pulpiti, leggii, consolle

Un quadro elettrico fa parte di un impianto elettrico, se ne distinguono di tre tipi, quadro elettrico di distribuzione primaria, quadro elettrico di distribuzione secondaria, e quadro elettrico di comando o controllo.

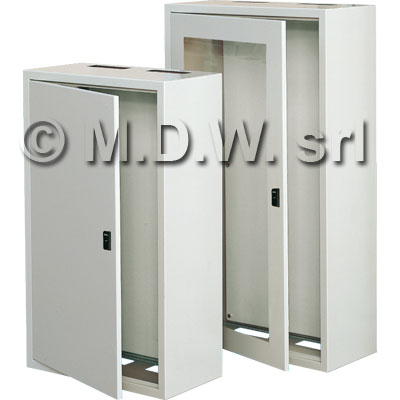

Il quadro elettrico può avere dimensioni e forme diverse, viene installato a parete o a pavimento, può essere dotato di un'anta in vetro o lamiera apribile, nel suo interno possono essere montati dei dispositivi tra i più vari come interruttori voltmetri, amperometri, trasformatori, monitor, spie luminose, etc.




Il quadro elettrico di distribuzione primaria
Il quadro elettrico di distribuzione primaria è posto a valle della fonte di energia, solitamente a valle di un contatore, con la funzione di distribuire l'energia elettrica ad una o più utenze o impianti collegati e, nell'eventualità di un guasto o in caso di manutenzione, di scollegare separatamente o totalmente tali impianti. I quadri possono essere di tipo industriale o civile, ma hanno le stesse funzioni, con caratteristiche ovviamente adeguate al tipo ti esigenza.


Il quadro elettrico di distribuzione secondaria
I quadri elettrici di distribuzione secondaria sono quadri con elevate prestazioni in termini di grado di protezione I.P., e in termini di sicurezza e affidabilità, in quanto sono posti a valle di trasformatori o generatori di corrente, detti anche power center.

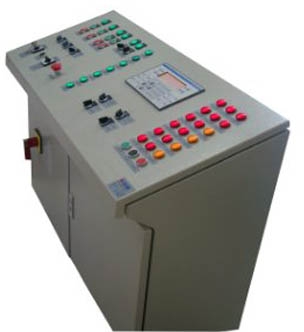

Il quadro elettrico di comando o di controllo
Il quadro elettrico di comando o di controllo, ha diverse forme, dimensioni e grado di protezione, per coprire qualsiasi tipo esigenza di controllo o di comando (o manovra) di impianti, macchine operatrici, linee di produzione, robots, ed altro ancora. Possono essere di tipo verticale detti anche a base, a Leggio, ad alzata, o anche ad armadio.




Caratteristiche costruttive

LAMIERA - METAL SHEET

Lamiera lucida tipo - Polished sheet steel: DC 01 UNI EN 10130

Spessore - Thickness: 0,8 / 1,2 mm


Lamiera decapata tipo - Pickle sheet steel: FE DD11 UNI EN 5867/78

Spessore - Thickness: 1,5 / 2,5 mm

Lamiera zincata tipo “sendzimir"

“Sendzimir” zinc plated sheet steel: FEP02GZ275NA UNI EN 10142

Spessore - Thickness: 1,5 / 2,5 mm

Massa rivestimento di zinco - Zinc plating: GZ200 ....................200g/mq.

Aspetto superficiale del rivestimento: NA prima scelta, stellatura normale

Surface treatment aspect: NA first choice, microforato.


VERNICIATURA - STANDARD PAINTS

Pretrattamento: tutte le superfici vengono sottoposte al processo di sgrassaggio e fosfatazione in tunnel continuo di lavaggio a caldo, con fosfosgrassante trivalente.

Surface Treating: all the surfaces follow a degreasing and phosphating processing.

Composizione del materiale: polvere termoindurente a base di resina poliestere carbossilata reticolata con resina epossidica.

Composition: polimerized epoxi-polyester thermohardener powder.

Spessore - Thikness 50/90 micron

Aspetto superficiale - Surface Bucciato - Structure painted

Polimerizzazione- Thermal polymerization 180°C per 20’

Durezza superficiale - Hardness H-2H . . . . . . . . . . . . . . . . . . . ASTM a 3363

Impatto diretto - Impact 80 kg x cm2 . . . . . . . . . . . . ASTM a 2794

Aderenza reticolo - Lattice adhesion GTO . . . . . . . . . . . . . . . . . . . UNI ISO 2409

Comportamento al fuoco - Fire behaviour Autoestinguente


RESISTENZA ALLA CORROSIONE- CORROSION STRENGTH

Nebbia salina neutra - Cloud chamber 500h senza variazioni

Umidostato - Spray chamber 500h senza variazioni . . . . . UNI ISO 6270
