Tipologie di rack: grado IP di protezione

Server, networking, automazione, quale armadio scegliere?

Quando si deve acquistare un armadio rack alcune scelte sono facoltative ed altre obbligate ma tutte ruotano intorno all'utilizzo che di tale armadio si farà.

Se l'armadi o rack che si sta cercando deve ospitare dei server, siano essi tower o rack-mount sarà comunque preferibile, o inevitabile, acquistare un armadio rack della linea server.

Gli armadi rack della linea server si caratterizzano per alcune peculiarità quali:

• profondità di 1000 mm o superiore
• porta anteriore e posteriore traforate
• predisposizioni per sistemi ad elevato scambio di calore
• dotazioni particolari di sicurezza e sistemi di antiribaltamento

Tutte le caratteristiche sopra elencate rispondono ad ovvie esigenze di sicurezza, affidabilità e comodità indispensabili quando si va a dotare la propria rete aziendale di un armadio rack per server.

Generalmente gli chassis dei server rack da 1 e 2 unità hanno profondità vicine ai 720 mm per questo tutti gli armadi rack da server hanno una profondità di 1000 mm. Infatti su tali armadi i montanti rack interni sono posizionati su una distanza in profondità di circa 720 mm.



Gli armadi rack per networking si caratterizzano invece per:

• profondità variabile da 600 a 1000 mm circa
• porta anteriore in cristallo, a volte divisa per comparti, porta posteriore generalmente cieca ed in metallo
• maggiore classe IP Rating
• elevata possibilità di personalizzazione

Gli armadi per networking contengono generalmente periferiche meno ingombranti dei server e con minori esigenze di raffreddamento, ciò consente di impiegare armadi con dimensioni inferiori e più "chiusi" garantendo un'elevata sicurezza, affidabilità ed un elevato isolamento acustico.

Livello di Protezione degli Armadi rack: IP RATING

La classificazione IP Ratings è uno standard che identifica il livello di protezione di un oggetto contro i corpi solidi ed i liquidi.

Ad esempio IP41 significa: protetto contro corpi solidi di dimensioni superiori a 1,0mm e protetto contro la caduta verticale di gocce d'acqua

PROTEZIONE CONTRO CORPI SOLIDI

0	non protetto
1	protetto contro corpi solidi di dimensioni superiori a 50mm
2	protetto contro corpi solidi di dimensioni superiori a 12mm
3	protetto contro corpi solidi di dimensioni superiori a 2,5mm
4	protetto contro corpi solidi di dimensioni superiori a 1,0mm
5	protetto contro la polvere (ingresso limitato)
6	totalmente protetto contro la polvere

PROTEZIONE CONTRO LIQUIDI

0	non protetto
1	protetto contro la caduta verticale di gocce d'acqua
2	protetto contro la caduta di gocce d'acqua con un inclinazione di 15°
3	protetto contro la caduta di gocce d'acqua con un inclinazione di 60°
4	protetto contro gli spruzzi d'acqua da tutte le direzioni
5	protetto contro i getti d'acqua a bassa pressione da tutte le direzioni
6	protetto contro le ondate
7	protetto contro gli effetti dell'immersione tra i 15cm ed 1m
8	protetto contro gli effetti dell'immersione prolungata

NEMA Certification

NEMA (National Electrical Manufacturers Association) è il sistema di classificazione del grado di protezione di contenitori ed armadi per il mercato USA.

La certificazione NEMA individua gradi di protezione finalizzati a classificare gli armadi industriali in base alla loro capacità di proteggere l'operatore da contatti accidentali con componenti elettronici interni e componenti elettronici dell’ambiente esterno.

Tipi di contenitori

Enclosure Type	Descrizione	Grado di protezione da
Type 1	1. Indoor Use 2. General Purpose (Not Exposed To Unusual Conditions)	l Falling Dirt
Type 2	Indoor Use	l Falling Dirt l Dripping Non-Corrosive Liquid l Light Splashing of Non-Corrosive Liquid
Type 3	1. Indoor Use 2. Outdoor Use	l Falling Dirt, Rain, Sleet, and Snow l Windblown Dust Undamaged by the External Formation of Ice.
Type 3R	1. Indoor Use 2. Out door Use	l Falling Dirt, Rain, Sleet, and Snow Not Dustproof, Snowproof, or Sleetproof. Undamaged by the External Formation of Ice
Type 3S	1. Indoor Use 2. Out door Use	l Falling Dirt, Rain, Sleet, Snow, and Windblown Dust External Mechanism(s) remain Operable When Ice Laden
Type 4	1. Indoor Use 2. Out door Use	l Windblown Dust and Rain l Splashing Water l Hose Directed Water Undamaged by the External Formation of Ice
Type 4X	1. Indoor Use 2. Out door Use	l Windblown Dust and Rain l Splashing Water l Hose Directed Water l Damage from External Ice Formation l Corrosion Resistive
Type 5	Indoor Use	l Falling Dirt, Settling Airborne Dust, Lint, Fibers, and Flyings l Dripping and Light Splashing of Noncorrosive Liquids
Type 6	1. Indoor Use 2. Out door Use	l Falling Dirt l Hose Directed Water l Damage From External Ice Formation l Entry of Water During Occasional Temporary Submersion at a Limited Depth
Type 7	Indoor use in locations classified as Class I, Groups A, B, C, or D, as defined in the NEC®.	Protection against Hazardous Location atmospheres containing Gases and Vapors.
Type 8	Indoor or Outdoor use in locations classified as Class I, Groups A, B, C, or D, as defined in the NEC®.	l Protection against Hazardous Location atmospheres containing Gases and Vapors. l Arcing contacts, connections, … are immersed in oil in order to confine ignition source. l
Type 9	Indoor use in locations classified as Class II, Groups E, F, or G, as defined in the NEC®.	l Protection against Hazardous Location atmospheres containing Dust.
Type 10	Capable of meeting the requirements of the (MSHA) Mine Safety and Health Administration, 30 C.F.R., Part 18.
Type 12	Indoor use	lCirculating Dust lFalling Dirt lDripping Non corrosive Liquid lCirculating Lint, Fibers and Flyings (Nonhazardous and not considered Class III Type ignitable fibers or flyings)
Type 13	1. Indoor Use 2. Outdoor Use	l Dust l Spraying of Water, Oil, and Noncorrosive Coolant l Oil and Coolant Seepage

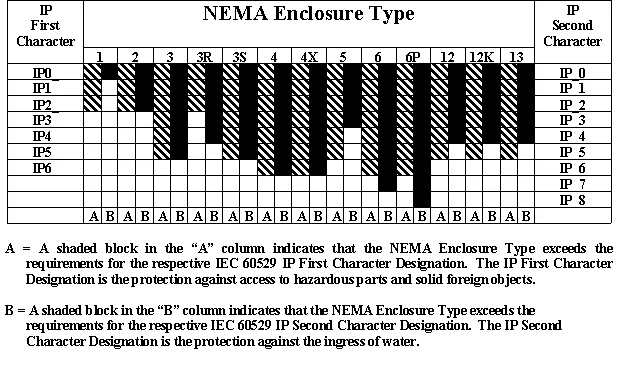

Conversione da NEMA a IEC IP
